Автоматические выключатели дифференциального тока (диффавтоматы)

Автоматические выключатели дифференциального тока (АВДТ, дифавтоматы) — это компактные модульные устройства, которые объединяют в одном корпусе функции обычного автоматического выключателя и УЗО. Проще говоря, один прибор защищает линию сразу от трёх главных опасностей: перегрузки, короткого замыкания и токов утечки. Это делает дифавтомат универсальным решением для тех случаев, когда нужно обеспечить полную защиту, но нет возможности или желания занимать в щитке место под два отдельных устройства.

Ключевые особенности и преимущества
Тройная защита в одном корпусе: Внутри дифавтомата работают три независимых механизма: тепловой расцепитель (биметаллическая пластина) защищает от длительных перегрузок, электромагнитный расцепитель мгновенно отключает цепь при коротком замыкании, а дифференциальный трансформатор отслеживает утечку тока и защищает человека от поражения электричеством.

Компактность и экономия места: Главное практическое преимущество перед связкой «УЗО + автомат». Дифавтомат занимает в щитке в два раза меньше места, что критически важно для небольших квартирных щитов или при модернизации старых электрощитов.

Простота монтажа и диагностики: Вместо двух приборов и соединяющих их перемычек вы устанавливаете одно устройство. Это упрощает монтаж и снижает количество потенциальных точек плохого контакта. Многие современные модели оснащаются индикатором причины срабатывания, который показывает, что именно произошло: перегрузка, КЗ или утечка.

Основные технические характеристики
Параметр    Значения / Описание
Номинальный ток (In)    6, 10, 16, 20, 25, 32, 40, 50, 63 А (стандартный ряд для бытовых и коммерческих линий)
Номинальный отключающий дифференциальный ток (IΔn)    10 мА (особо опасные зоны), 30 мА (стандарт для защиты человека), 100 мА, 300 мА (противопожарная защита, селективность)
Тип дифференциального тока    AC (только переменный синусоидальный), A (переменный + пульсирующий постоянный — рекомендуется для современной техники), B (все виды токов, включая постоянный)
Время-токовая характеристика    B (3–5 × In), C (5–10 × In), D (10–20 × In) — определяет чувствительность к пусковым токам
Номинальная отключающая способность (Icn)    4,5 кА, 6 кА, 10 кА — максимальный ток КЗ, который устройство способно безопасно отключить
Количество полюсов    1P+N (однофазная сеть), 3P+N (трёхфазная сеть)
Тип исполнения    Электромеханические (не зависят от напряжения питания) и электронные
Селективность    Тип S (задержка 200–300 мс) и тип G (задержка 60–80 мс) для каскадной защиты
Типы и область применения
1. По типу дифференциального тока (роду тока утечки)

Тип AC: Реагирует только на переменный синусоидальный ток утечки. Базовый и наиболее доступный вариант, подходящий для простых нагрузок (нагреватели, лампы накаливания, простые двигатели).

Тип A: Реагирует и на переменный, и на пульсирующий постоянный ток. Это оптимальный выбор для современной квартиры или офиса, где много техники с импульсными блоками питания (компьютеры, телевизоры, стиральные машины, светодиодные лампы).

Тип B: Самый универсальный, реагирует на все виды токов утечки, включая постоянный. Применяется для specialised оборудования: промышленные установки с преобразователями частоты, зарядные станции для электромобилей, источники бесперебойного питания.

2. По количеству полюсов

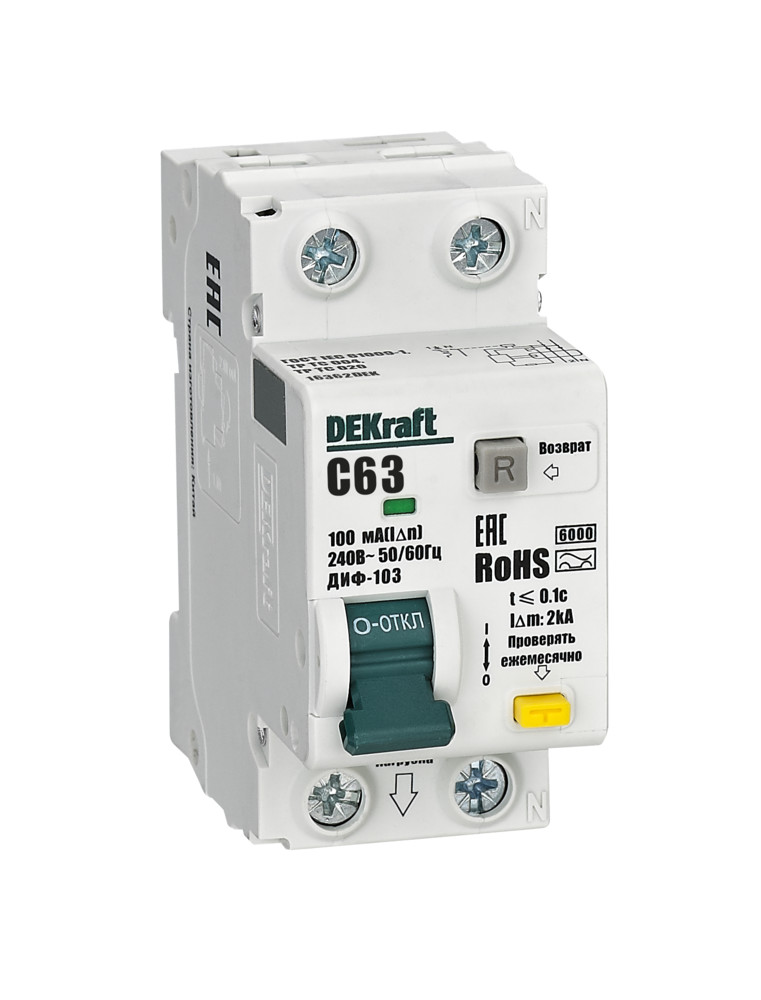

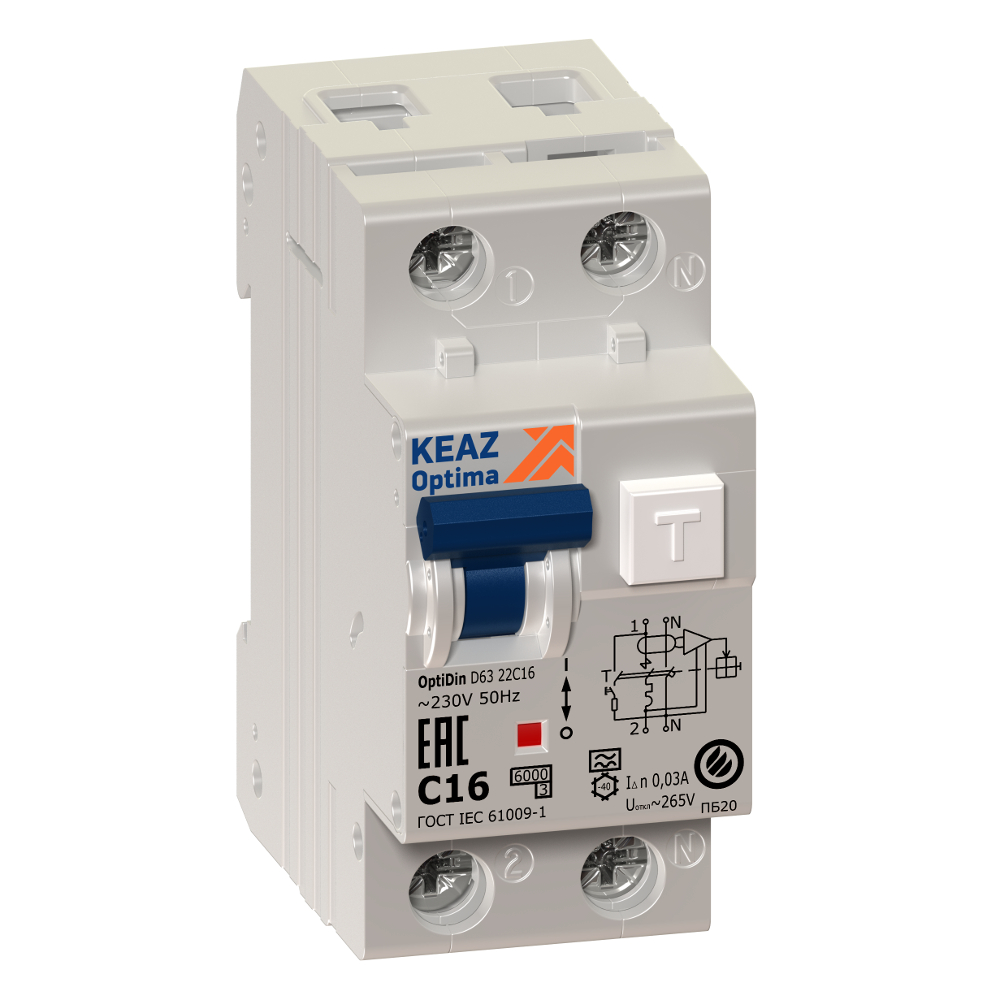

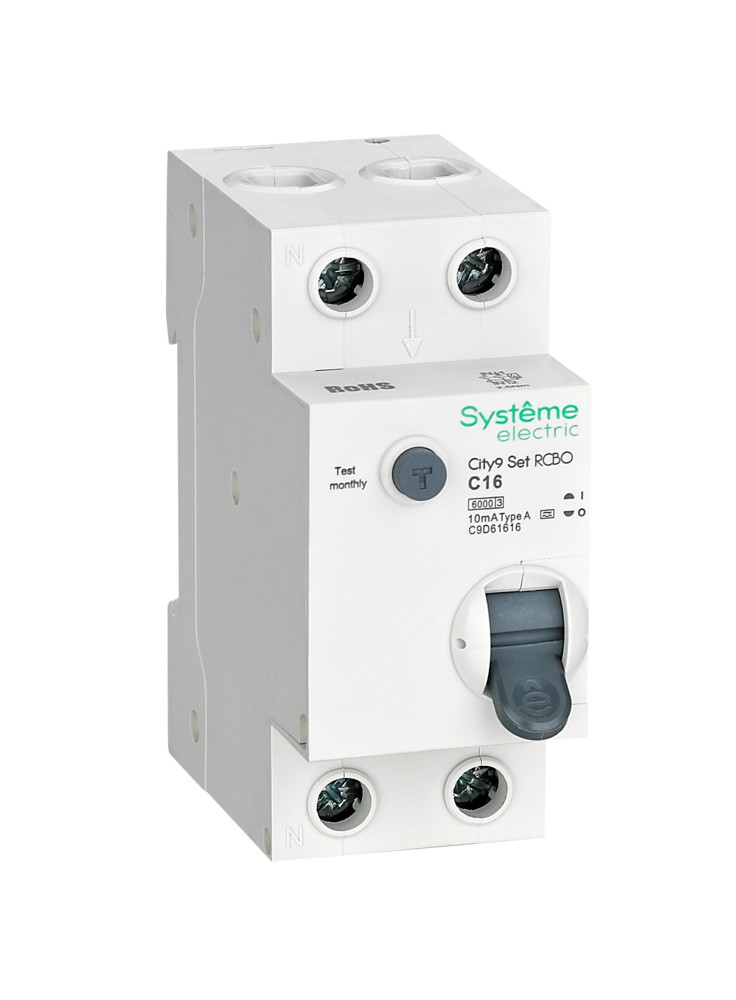

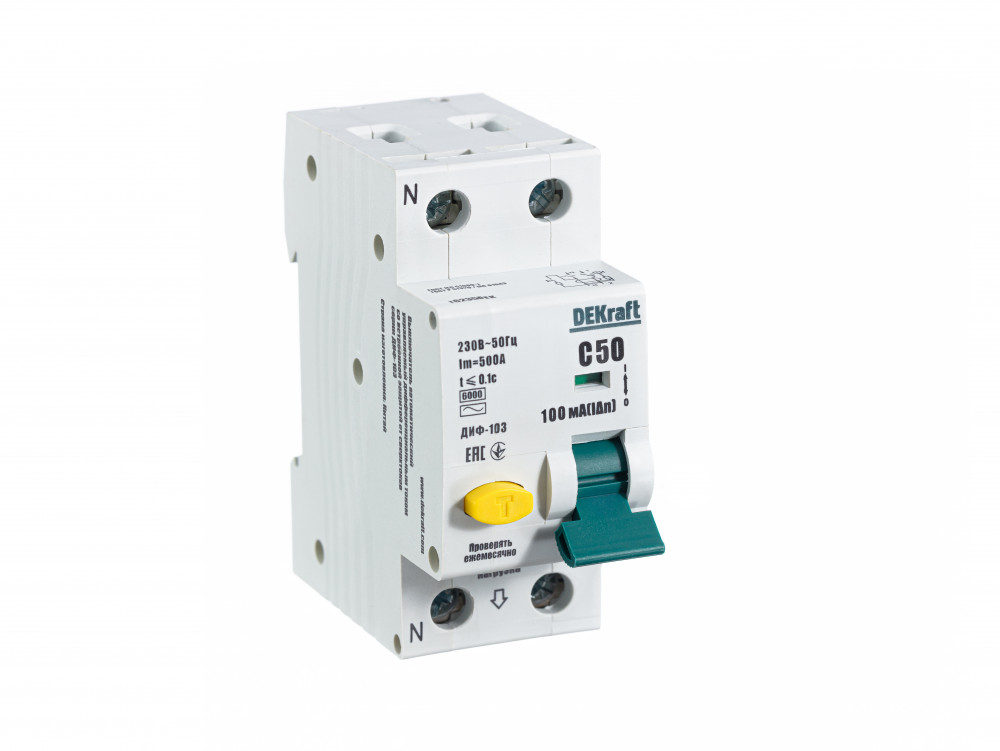

1P+N: Для однофазных линий (розетки, освещение). Разрывает и фазный, и нулевой проводник.

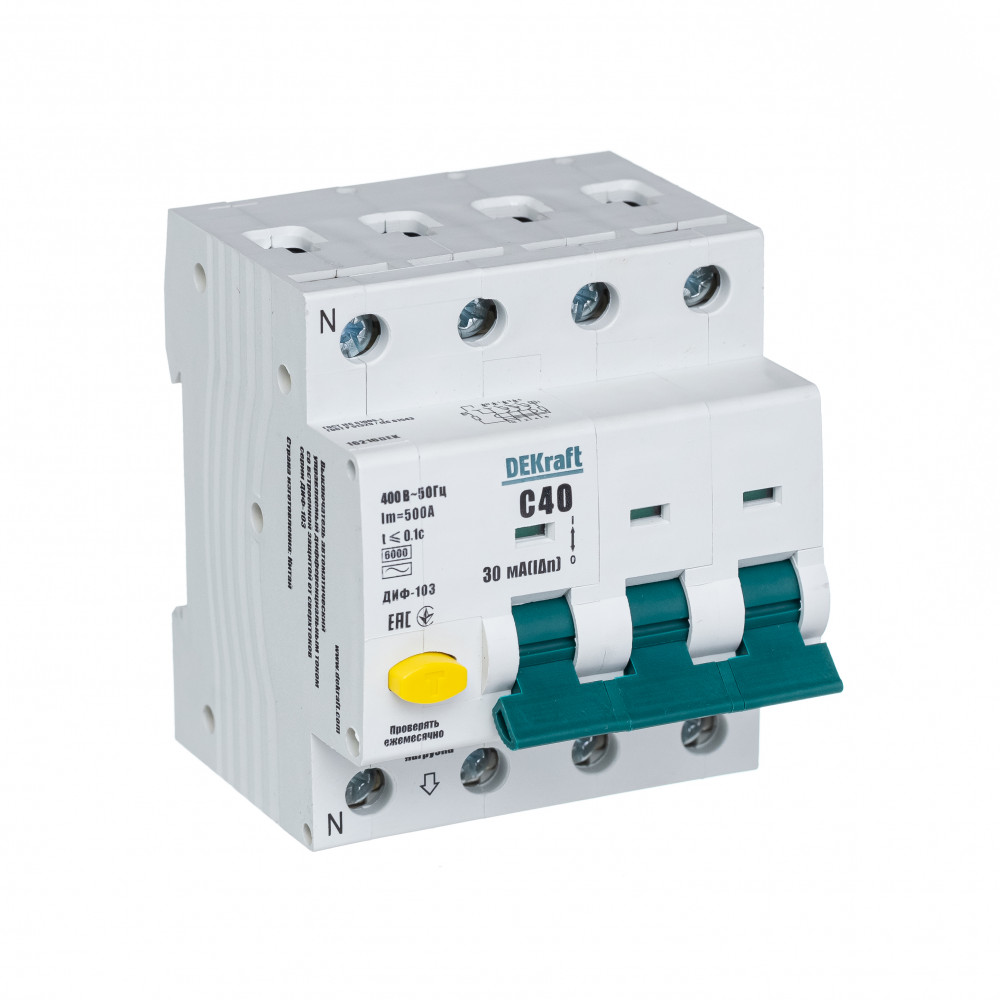

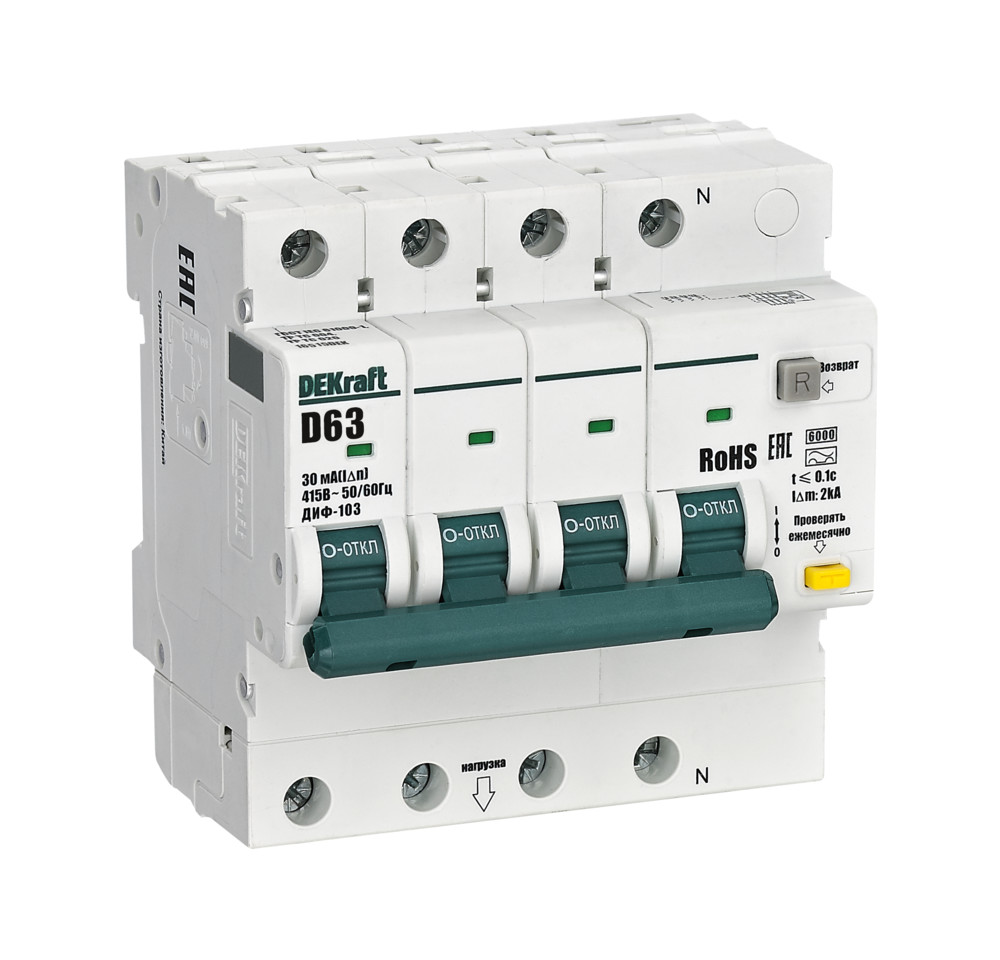

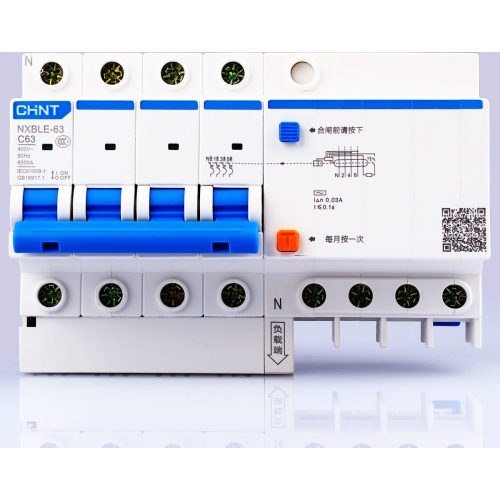

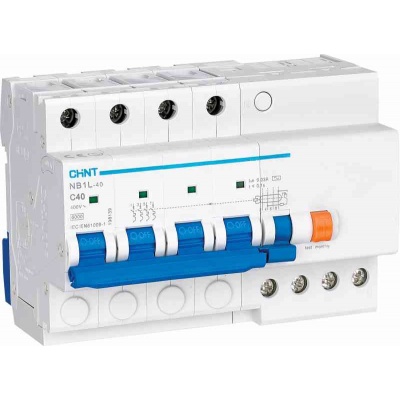

3P+N: Для трёхфазных линий (380/400 В). Обеспечивает защиту всех трёх фаз и нуля, что необходимо для мощного оборудования и трёхфазных вводов.

3. По селективности (для построения каскадной защиты)

Без задержки: Стандартные дифавтоматы для групповых линий, срабатывают мгновенно.

Тип G (с задержкой 60–80 мс): Промежуточный вариант.

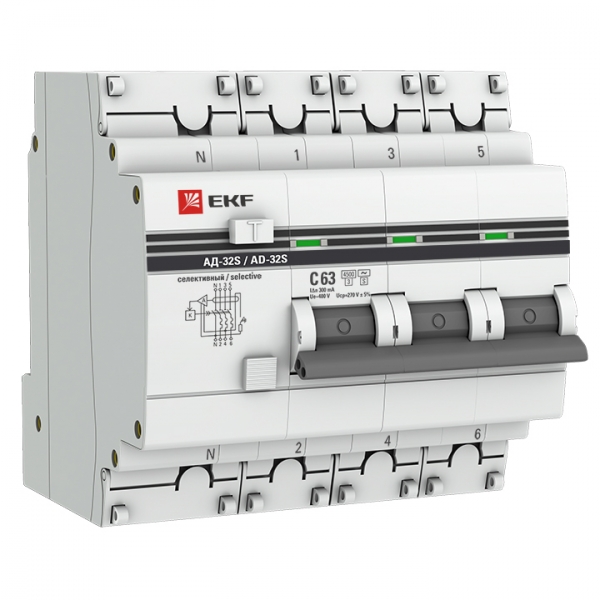

Тип S (селективные, задержка 200–300 мс): Устанавливаются на вводе. Благодаря задержке они срабатывают в последнюю очередь, позволяя нижестоящему дифавтомату отключить только повреждённую линию, не обесточивая весь объект.

Дифавтомат или УЗО + автомат: что выбрать?
Это ключевой вопрос при комплектации щита. У каждого решения есть свои сильные стороны.

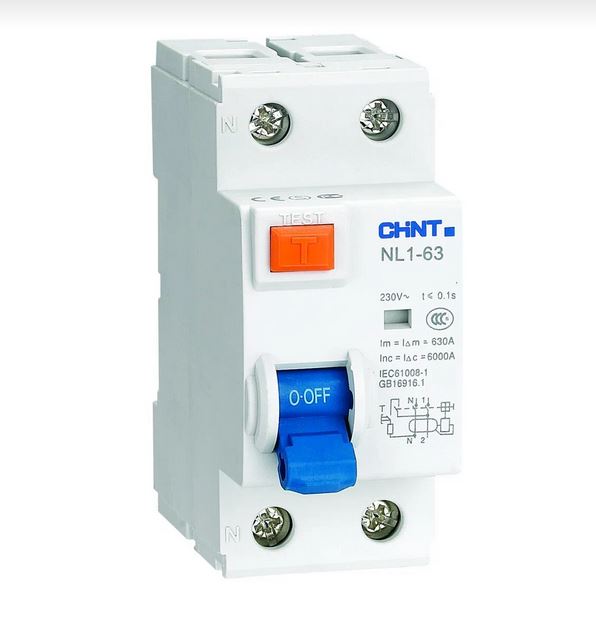

Критерий    Дифавтомат (АВДТ)    Связка «УЗО + автомат»
Занимаемое место    1 модуль (1P+N) или 2 модуля (3P+N)    2 модуля (1P+N) или 4 модуля (3P+N)
Стоимость комплекта    Часто дороже, чем УЗО и автомат по отдельности    Обычно дешевле
Удобство диагностики    Сложнее определить причину срабатывания (нужен индикатор)    Проще: сразу видно, что сработало — УЗО (утечка) или автомат (перегрузка/КЗ)
Ремонтопригодность    При выходе из строя меняется целиком (дороже)    Можно заменить только вышедший из строя компонент
Надёжность    Чуть ниже из-за более сложной и плотной компоновки    Выше за счёт простоты и разделения функций
Вывод: Дифавтомат — идеальный выбор, когда критически важно место в щите (например, в маленькой квартире) или когда нужно защитить отдельную ответственную линию (например, стиральную машину) одним компактным устройством. Связка «УЗО + автомат» предпочтительна, если важны простота диагностики, ремонтопригодность и минимальная стоимость комплекта.

Рекомендации по выбору
По типу тока утечки: Для большинства современных квартир и офисов с бытовой техникой и электроникой однозначно выбирайте тип A. Тип AC допустим для простых линий освещения или подключения нагревательных приборов.

По току утечки (IΔn): Для защиты человека на групповых линиях (розетки, ванная, детская) — 10 или 30 мА. Для противопожарной защиты на вводе или для длинных линий с естественным током утечки — 100 или 300 мА.

По характеристике расцепления: Для смешанной нагрузки (розетки, бытовая техника) — универсальная характеристика C. Для чисто осветительных линий — B. Для мощных электродвигателей с большими пусковыми токами — D.

По отключающей способности: Для городской квартиры или небольшого офиса обычно достаточно 4,5 или 6 кА. Для вводных дифавтоматов или объектов, близких к мощной подстанции, выбирайте модели на 10 кА.

По селективности: Если в щите несколько дифавтоматов или УЗО, на вводе устанавливайте модель типа S, а на групповых линиях — обычные (без задержки).
