Устройства защитного отключения (УЗО)

Устройства защитного отключения (УЗО) — это коммутационные аппараты, которые непрерывно контролируют разницу токов между фазным и нулевым проводниками и мгновенно отключают питание при обнаружении утечки. В нормативной документации они также обозначаются как ВДТ (выключатель дифференциального тока). Главная задача УЗО — защита людей от поражения электрическим током и предотвращение пожаров, вызванных токами утечки. Важно понимать: УЗО не защищает от перегрузки и короткого замыкания — для этого оно всегда работает в паре с автоматическим выключателем.

Ключевые особенности и преимущества
Мгновенная защита от утечки: УЗО срабатывает за 0,02–0,03 секунды при появлении дифференциального тока — это значительно быстрее, чем ток успевает вызвать фибрилляцию сердца.

Двойная функция защиты: Устройство защищает как при прямом контакте (касание оголённого провода), так и при косвенном (прикосновение к металлическому корпусу прибора, на который из-за повреждения изоляции попало напряжение).

Противопожарная защита: УЗО с уставкой 100 или 300 мА, установленное на вводе, эффективно предотвращает возгорания от длительной утечки тока через повреждённую изоляцию. По статистике, это снижает риск электропожаров на 50–80%.

Простота проверки: Каждое УЗО оснащено кнопкой «Тест», позволяющей убедиться в работоспособности механизма отключения. Производители рекомендуют нажимать её не реже одного раза в месяц.

Типы УЗО и область применения
1. По типу дифференциального тока (роду тока утечки)

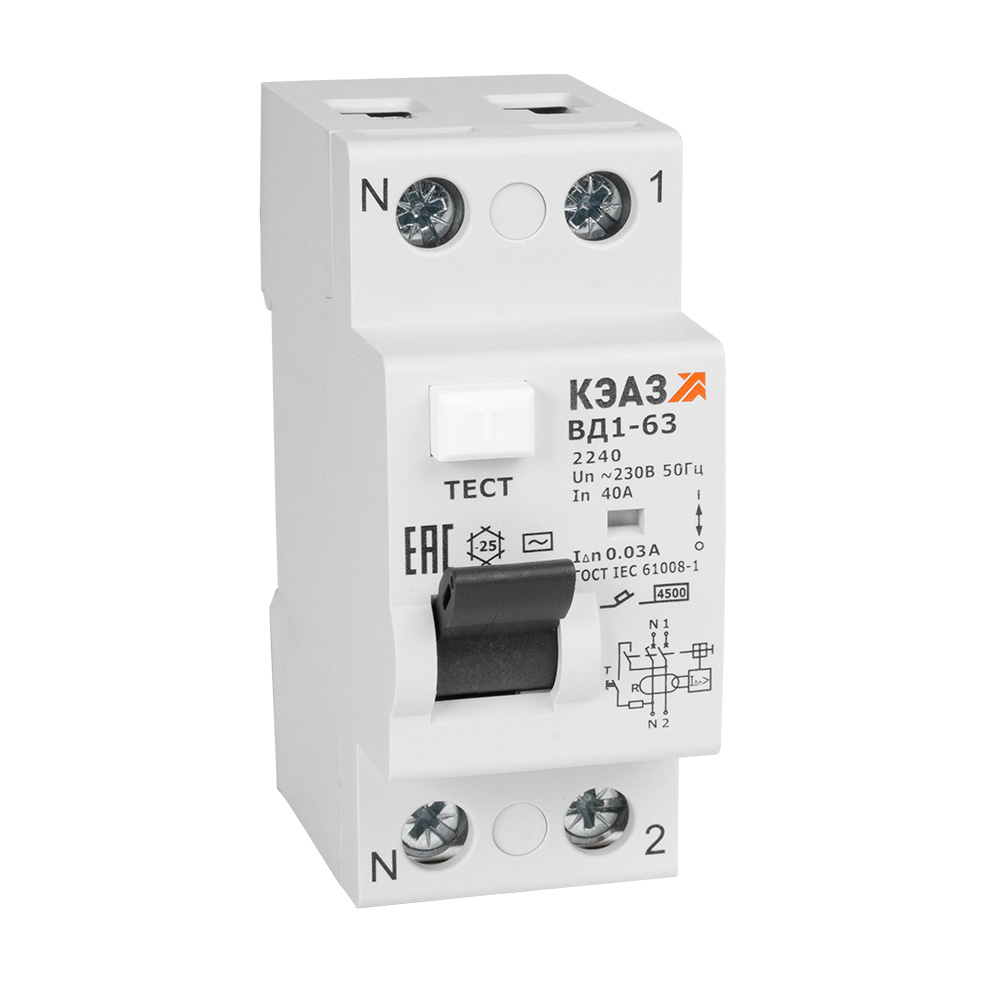

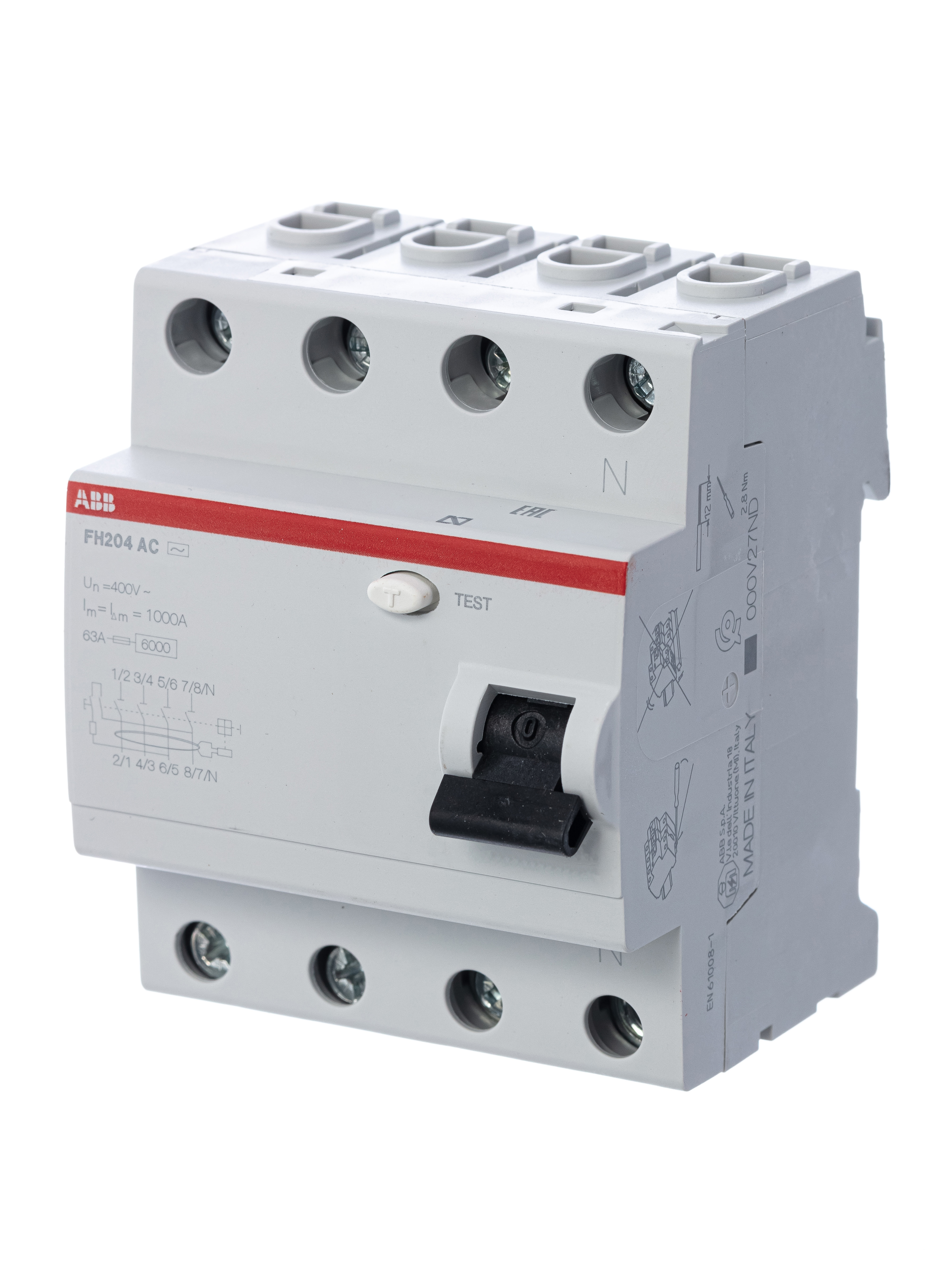

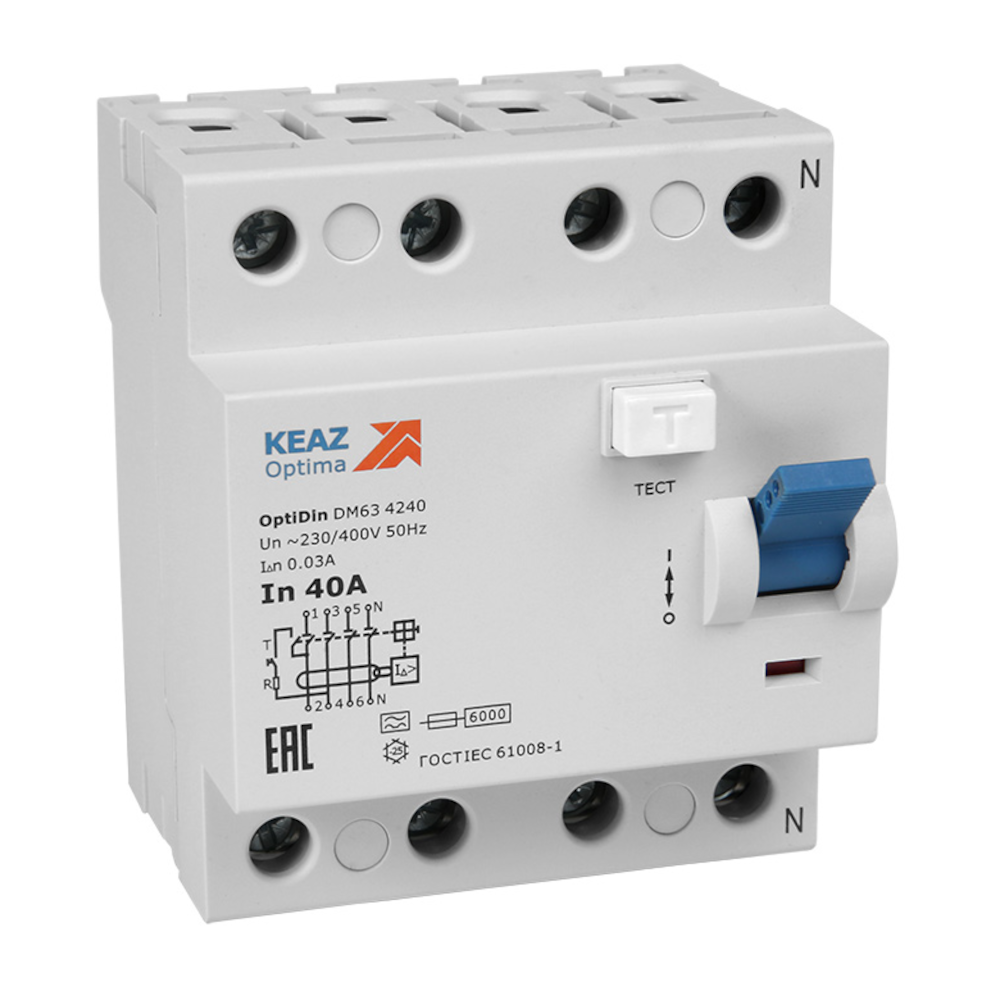

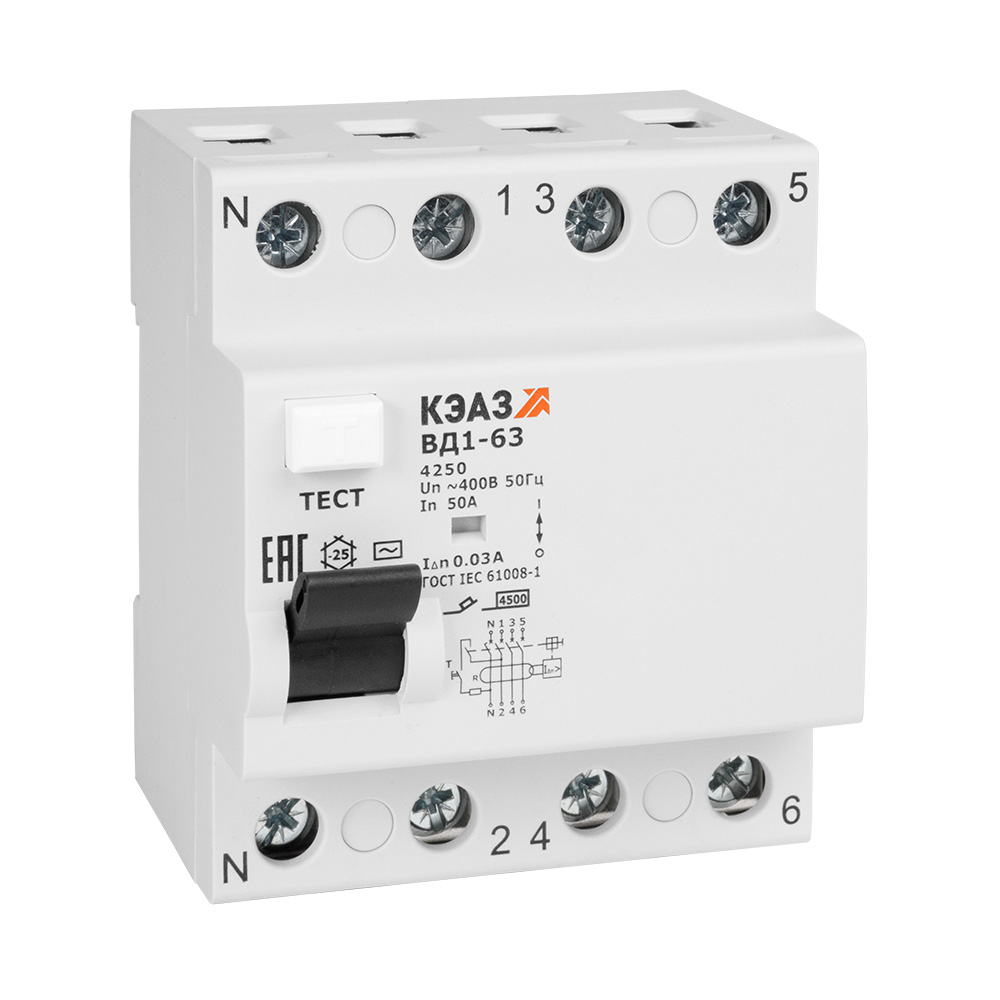

Тип AC: Реагирует только на переменный синусоидальный ток утечки. Самый простой и распространённый вариант для базовой защиты.

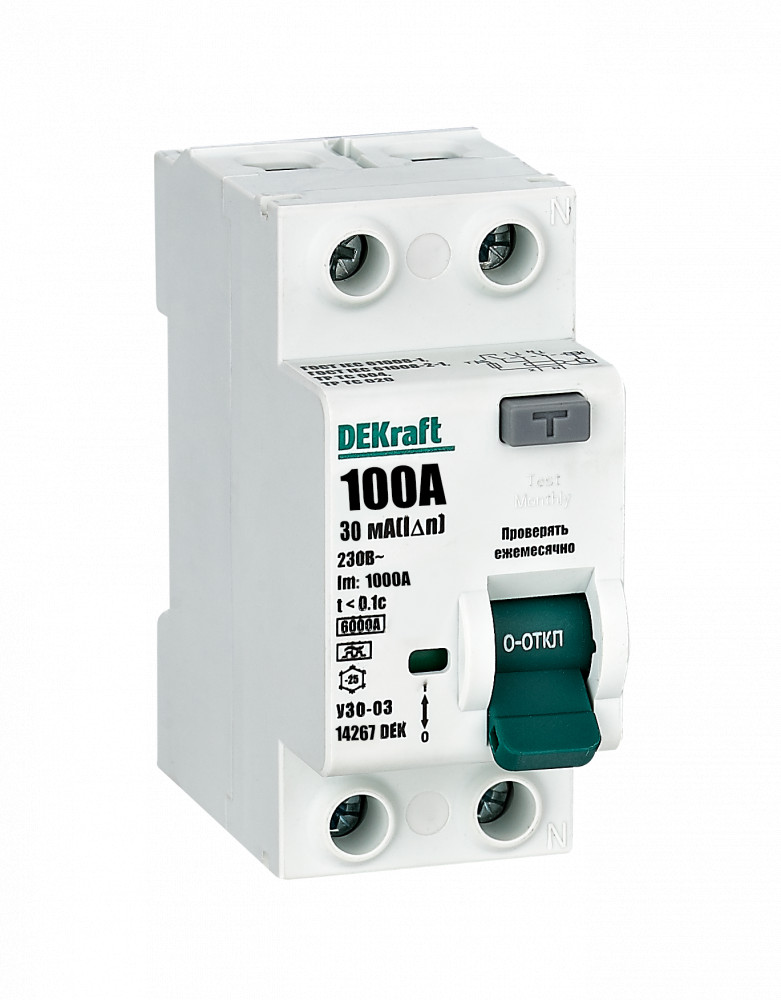

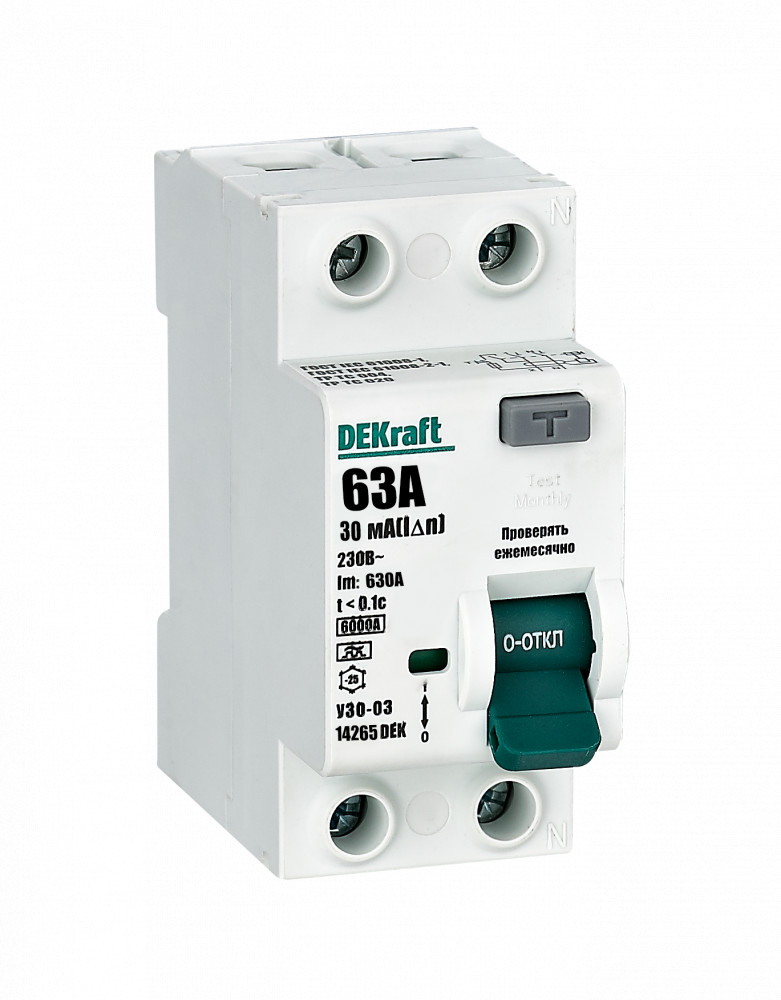

Тип A: Реагирует на переменный и пульсирующий постоянный ток. Рекомендуется для современной бытовой техники с импульсными блоками питания (стиральные машины, телевизоры, компьютеры).

Тип B: Реагирует на переменный, постоянный и выпрямленный токи. Применяется в промышленных установках, для зарядных станций электромобилей и оборудования с трёхфазными преобразователями частоты.

2. По времени срабатывания (селективности)

Без задержки: Стандартные УЗО для групповых линий (розетки, освещение). Срабатывают мгновенно.

Тип G (с задержкой 60–80 мс): Промежуточный вариант для построения каскадной защиты.

Тип S (селективные, задержка 200–300 мс): Устанавливаются на вводе. Благодаря задержке они срабатывают в последнюю очередь, позволяя нижестоящему УЗО отключить только повреждённую линию, не обесточивая весь объект.

3. По конструкции

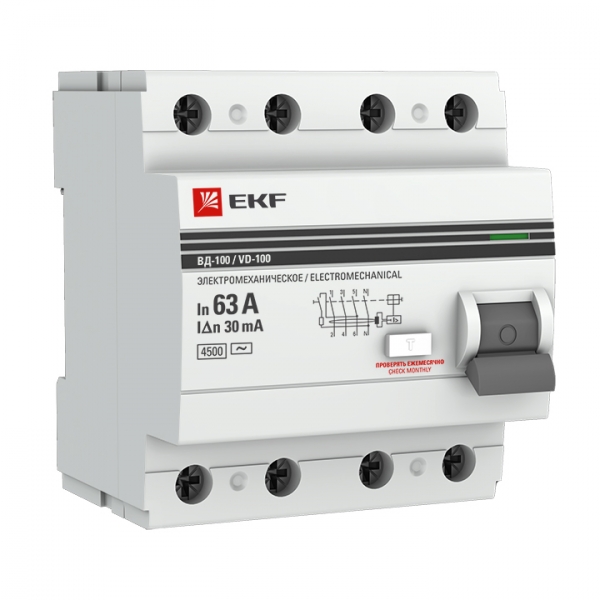

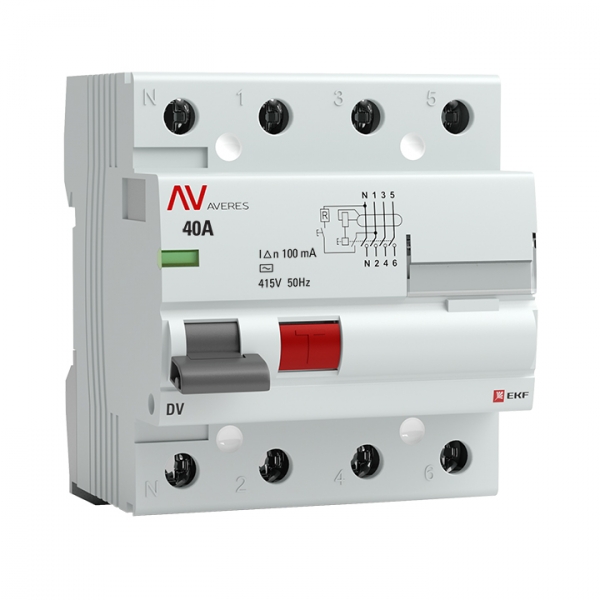

Электромеханические: Не зависят от напряжения питания и работают даже при обрыве нуля. Считаются более надёжными для ответственных объектов.

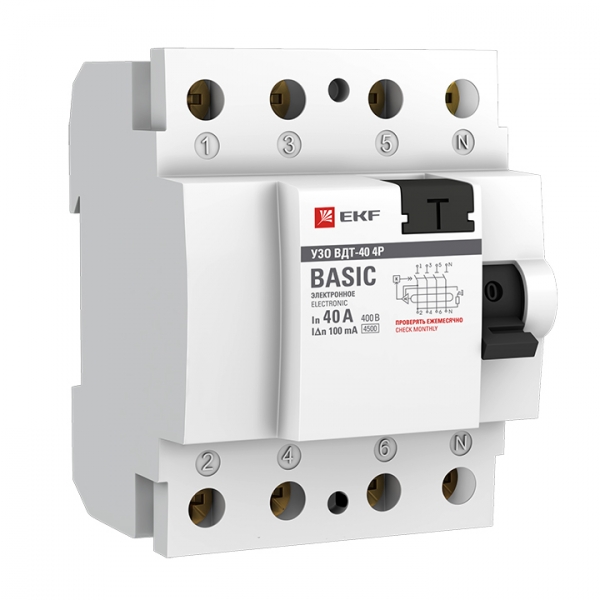

Электронные: Требуют питания от сети, дешевле и компактнее, но при потере нуля могут терять защитную функцию.

Рекомендации по выбору

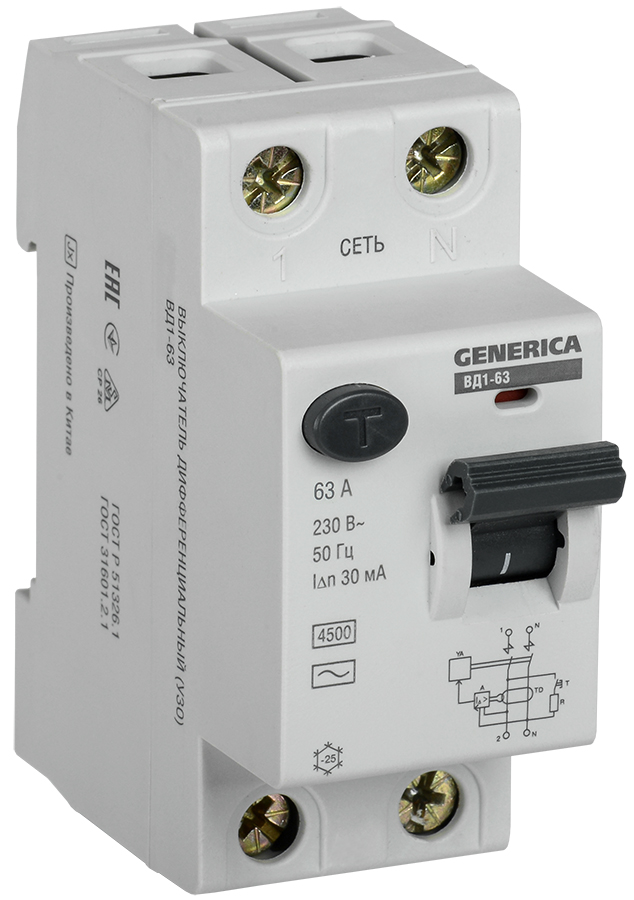

Для защиты человека — 30 мА: Это стандартный порог для групповых линий розеток и влажных зон. Для особо опасных помещений (ванная, детская) выбирайте 10 мА.

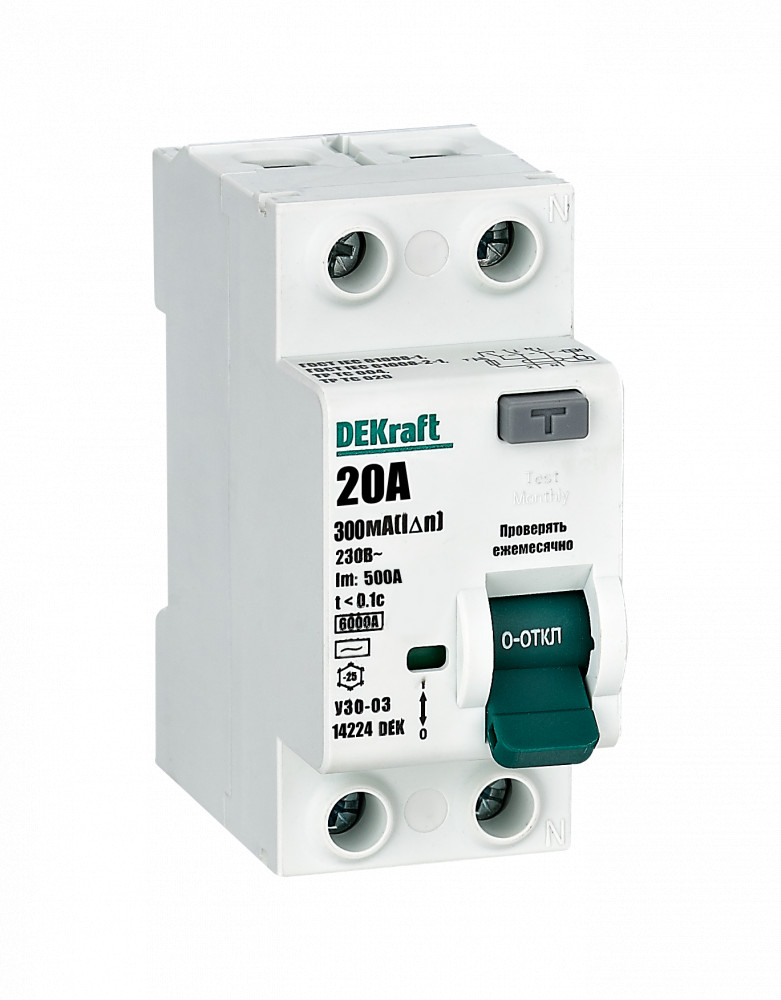

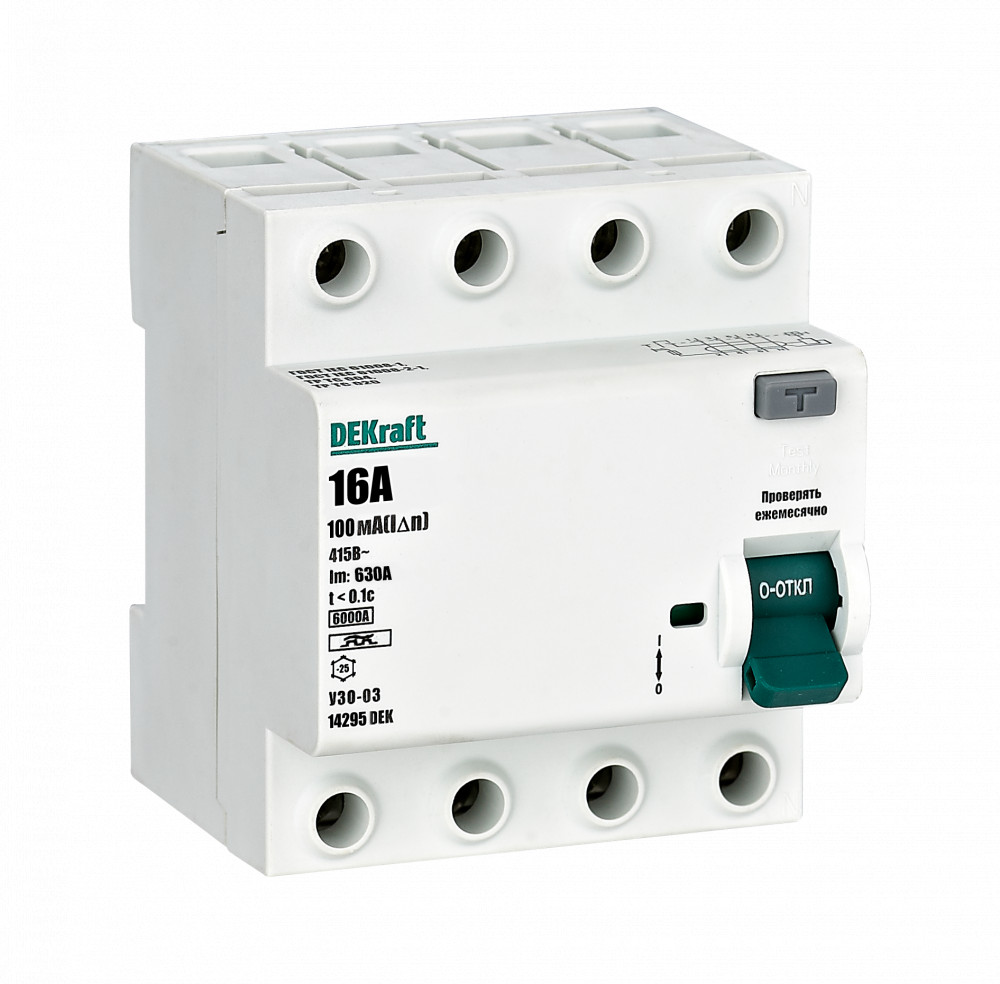

Для противопожарной защиты — 100 или 300 мА: Устанавливается на вводе в дом или квартиру. Такое УЗО не защищает от удара током, но предотвращает возгорание проводки.

По типу тока: Для большинства современных квартир с бытовой техникой оптимален тип A. Тип AC допустим для простых линий освещения, тип B — только для специального оборудования.

По селективности: Если в щите несколько УЗО, на вводе ставьте тип S, а на групповых линиях — обычные (без задержки). Это обеспечит правильную работу каскада защит.

По номинальному току: Номинал УЗО должен быть равен или на ступень выше номинала автоматического выключателя, защищающего эту же линию, чтобы устройство не перегревалось при штатных нагрузках.
