Автоматические выключатели модульные

Автоматические выключатели модульные — это устройства автоматической защиты, предназначенные для предотвращения перегрузок и коротких замыканий в электрических цепях. Они являются основным элементом любого современного распределительного щита — от квартирного до промышленного. Главная особенность модульных автоматов — стандартизированный корпус шириной 18 мм (один модуль), который крепится на DIN-рейку с помощью специальной защелки. Такая конструкция делает монтаж быстрым, удобным и универсальным, а при необходимости модуль легко заменить или добавить новый.

Ключевые особенности и преимущества
Компактность и стандартизация: Все модульные автоматы имеют единый шаг установки (18 мм на полюс), что позволяет компоновать в щите устройства разных производителей и назначения в единую линию.

Двойная защита: Внутри корпуса расположены два расцепителя. Тепловой (на основе биметаллической пластины) защищает от перегрузок, срабатывая с выдержкой времени при незначительном превышении тока. Электромагнитный (катушка с сердечником) мгновенно отключает цепь при коротком замыкании.

Безопасность и долговечность: Корпуса изготавливаются из негорючего пластика, внутри предусмотрена дугогасительная камера, которая гасит электрическую дугу, возникающую при размыкании контактов. Качественные модели выдерживают до 10 000 механических и 4 000 электрических циклов срабатывания.

Расширяемость: На большинство модульных автоматов можно установить дополнительные аксессуары: контакты состояния (для сигнализации), независимый расцепитель (для дистанционного отключения) или устройство защитного отключения (УЗО).

Типы и область применения
1. По время-токовой характеристике (тип расцепления)
Это ключевой параметр, определяющий, на какой тип нагрузки рассчитан автомат:

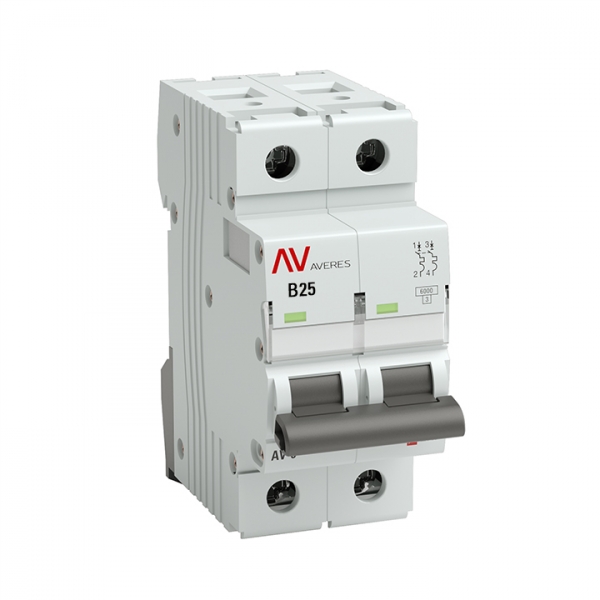

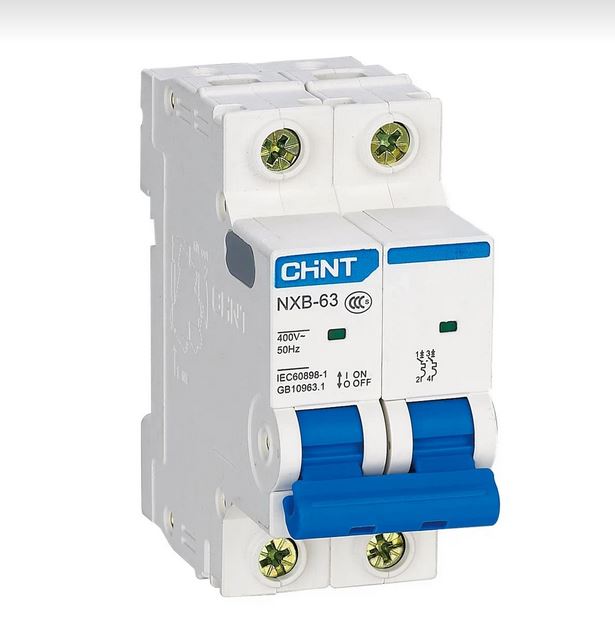

Тип B (3–5 × In): Для чисто активных нагрузок без пусковых токов — освещение, обогреватели, теплые полы. Обеспечивает наилучшую селективность и чувствительность.

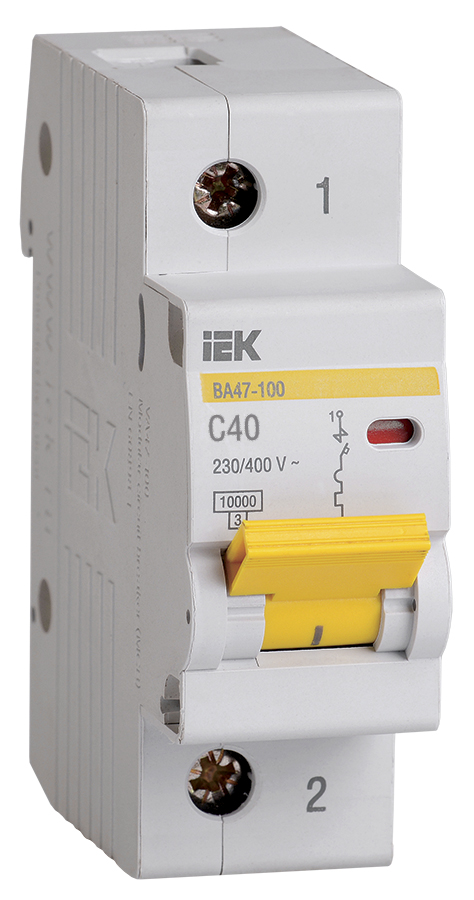

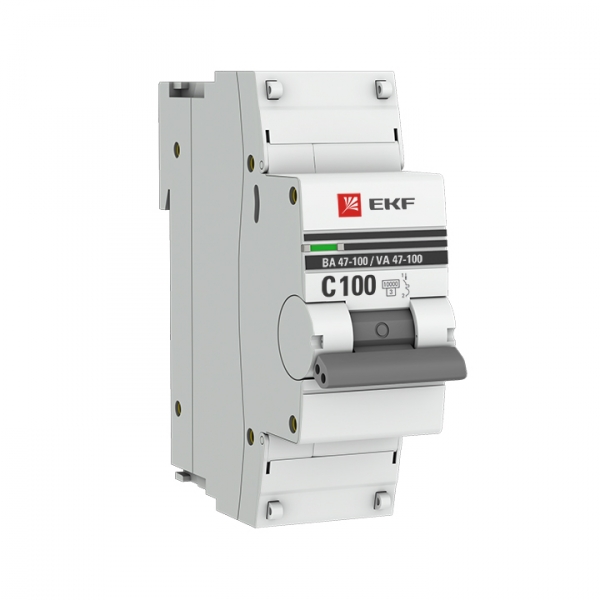

Тип C (5–10 × In): Универсальный и самый распространенный вариант. Подходит для смешанных нагрузок с умеренными пусковыми токами — розеточные группы, бытовая техника, небольшие насосы и вентиляторы.

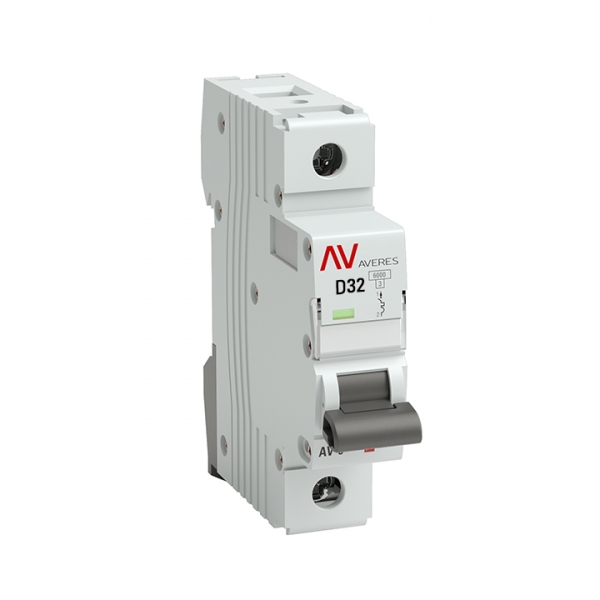

Тип D (10–20 × In): Для нагрузок с высокими импульсными (пусковыми) токами — электродвигатели, сварочные аппараты, трансформаторы, компрессоры.

2. По количеству полюсов

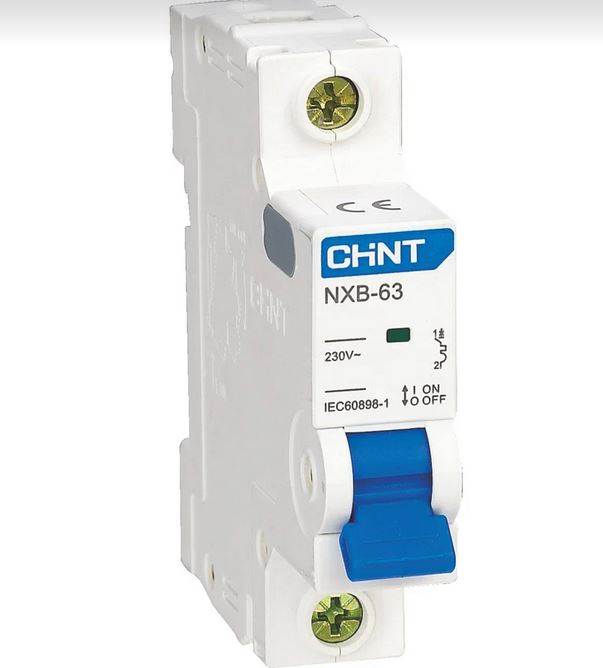

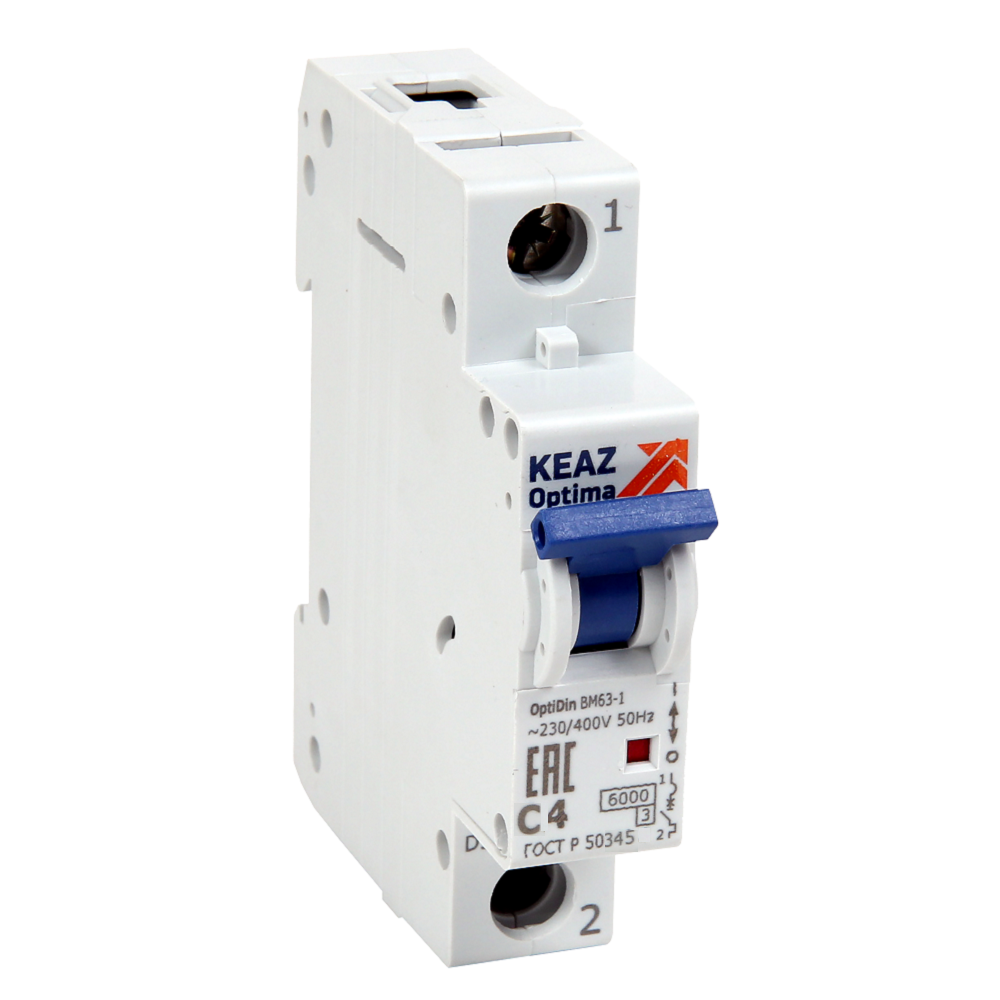

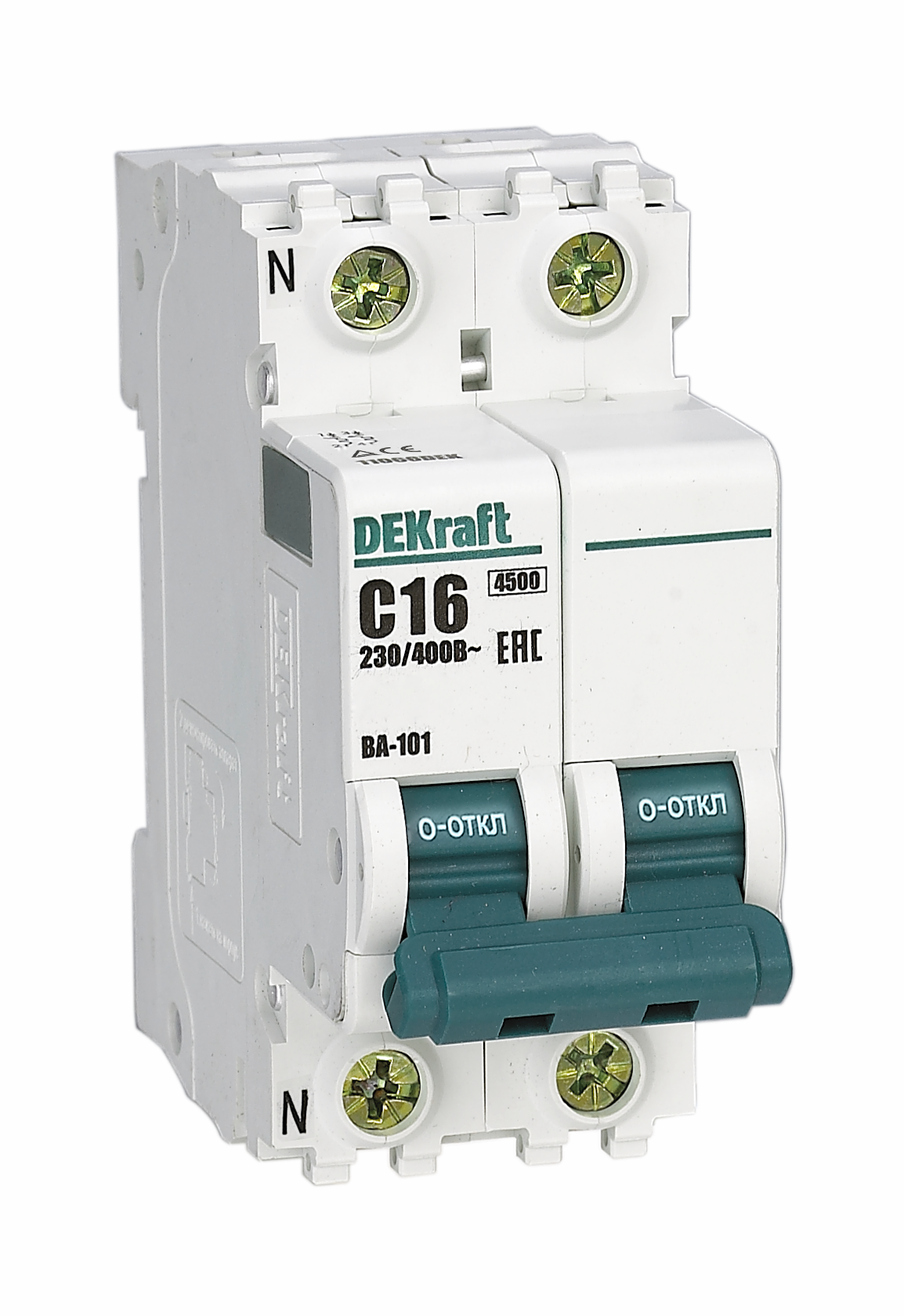

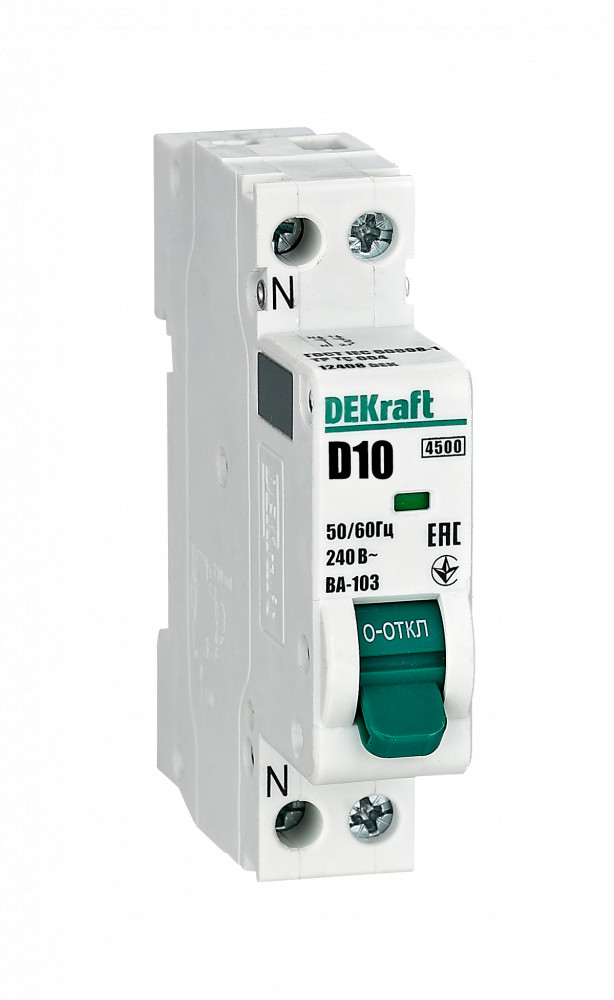

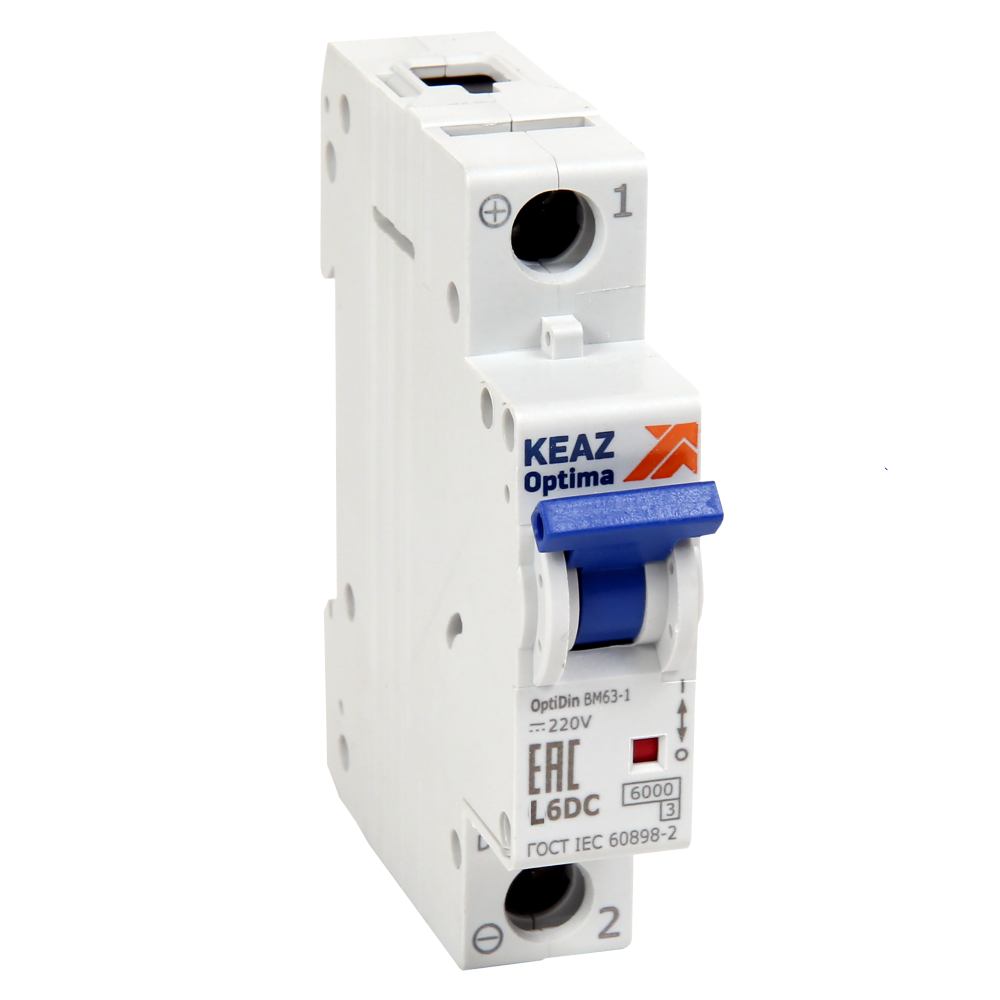

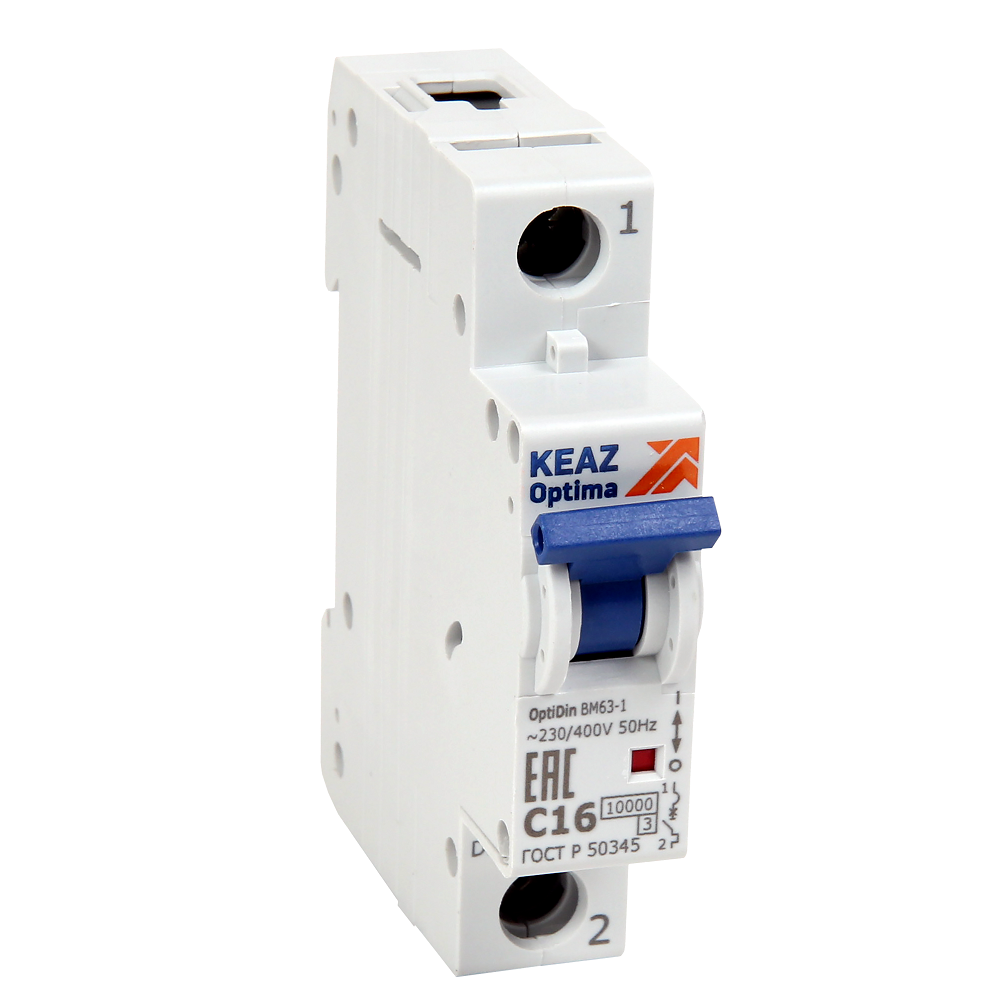

1P и 1P+N: Для однофазных цепей (освещение, розетки). Версия 1P+N компактнее двухполюсной и разрывает как фазный, так и нулевой проводник.

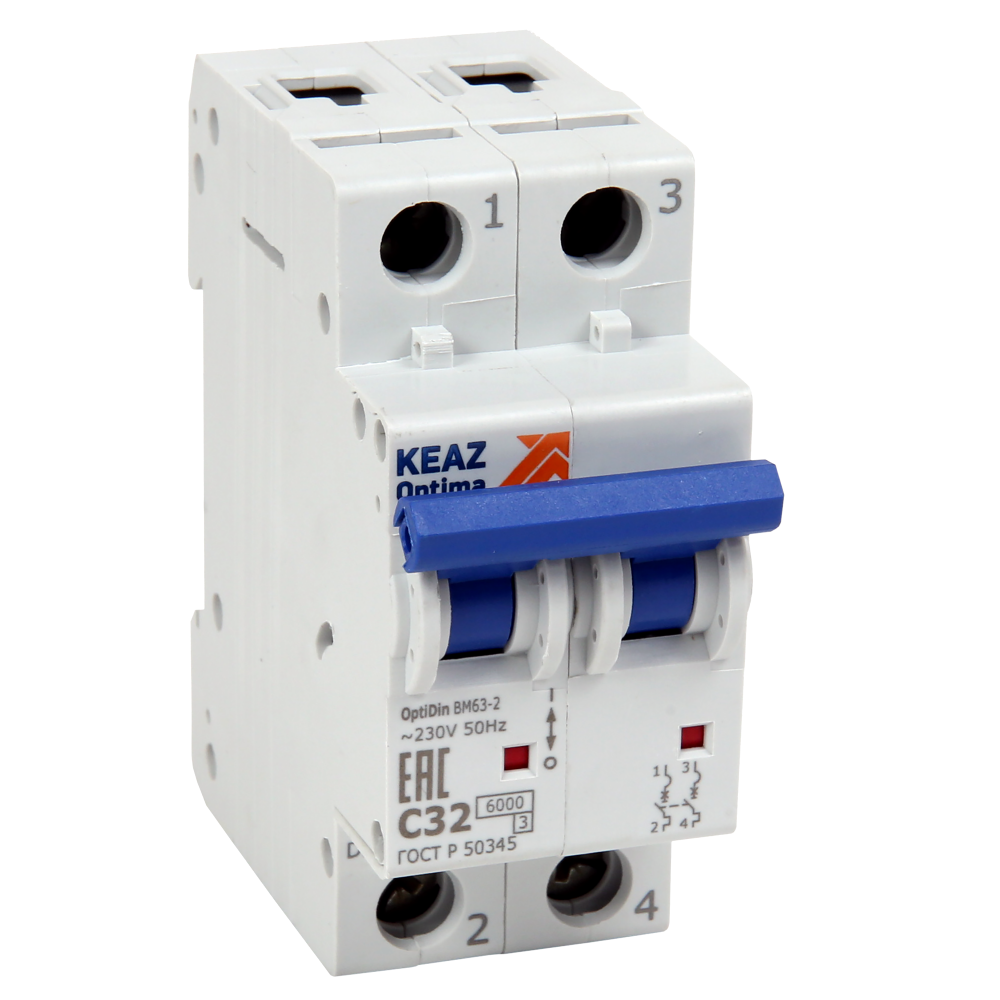

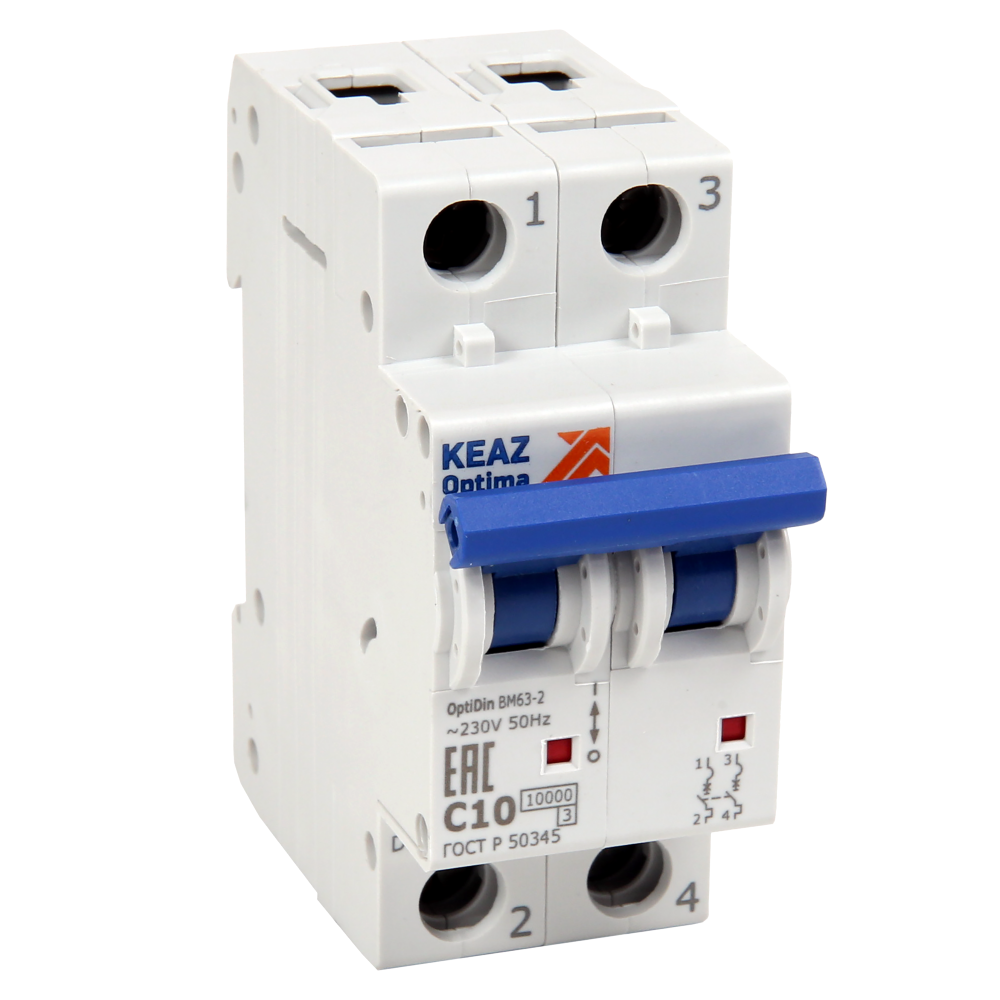

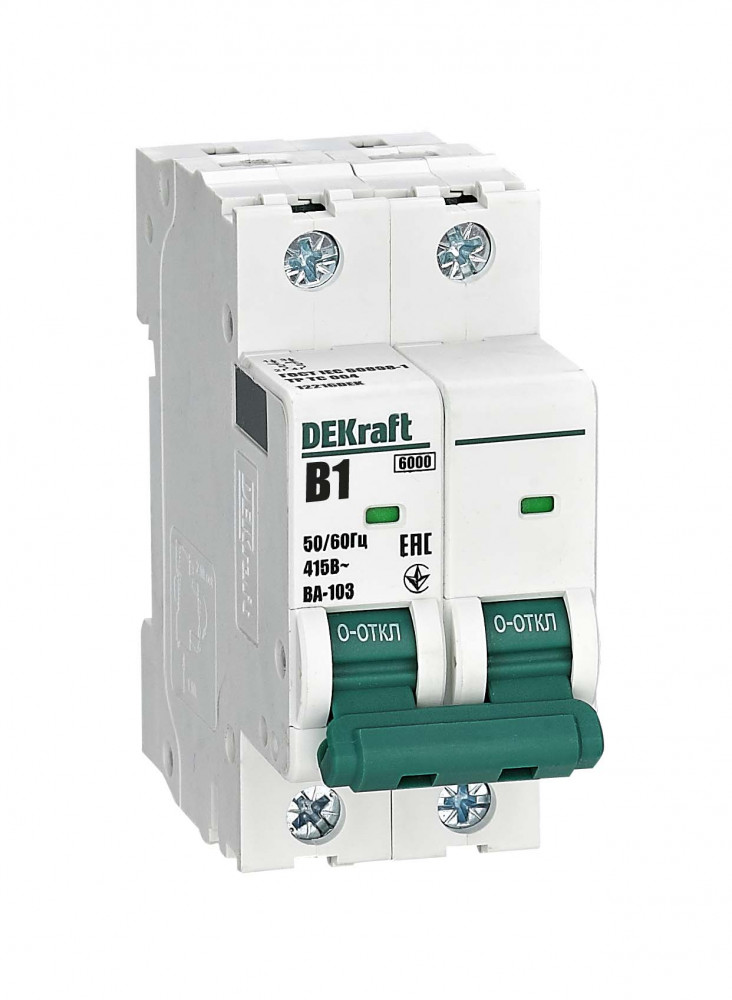

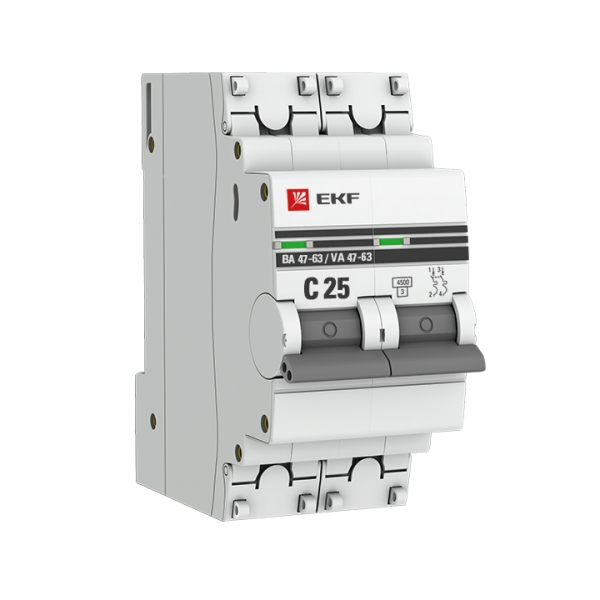

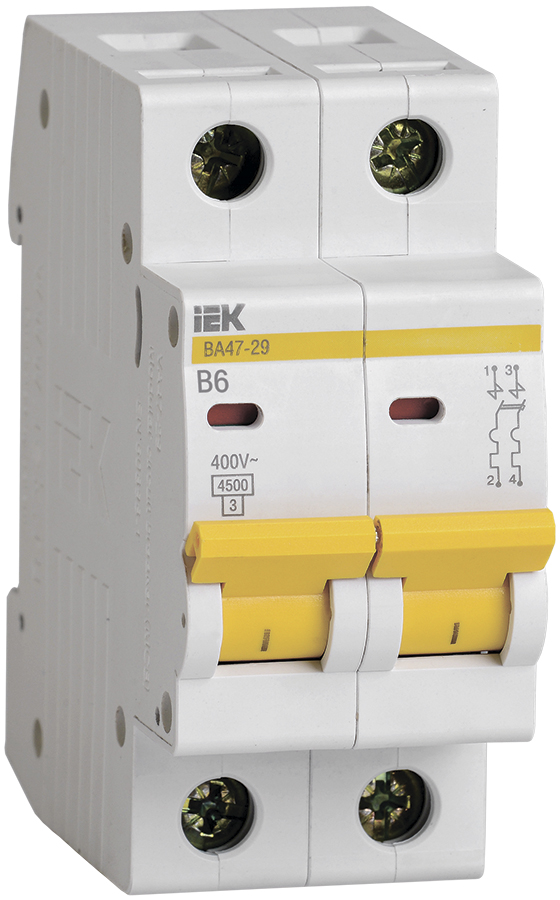

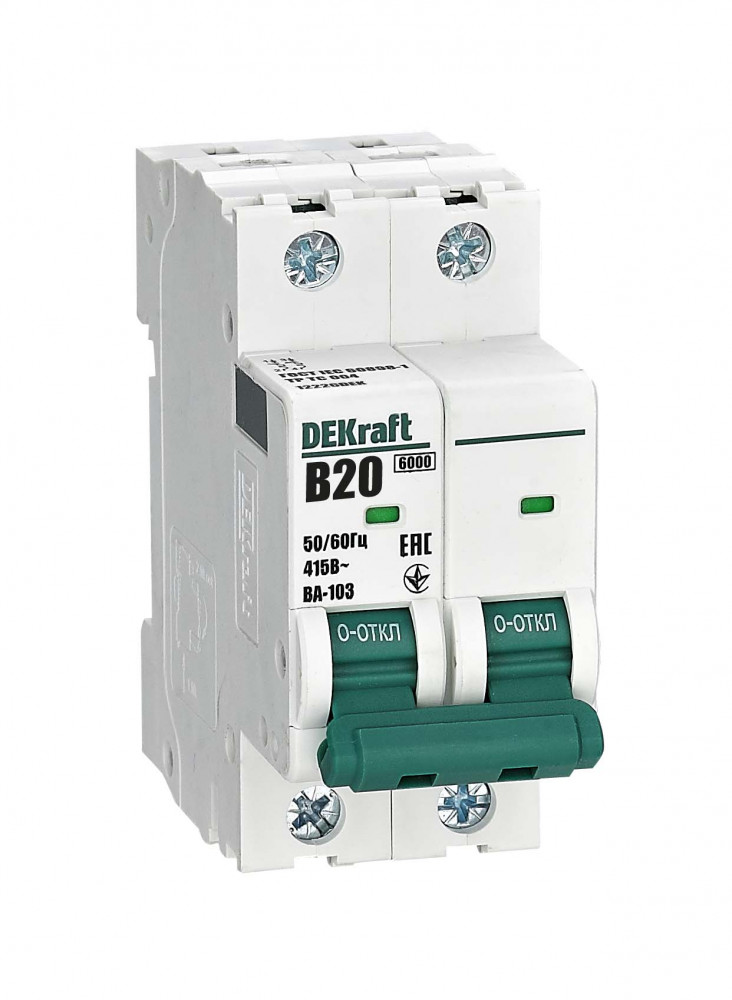

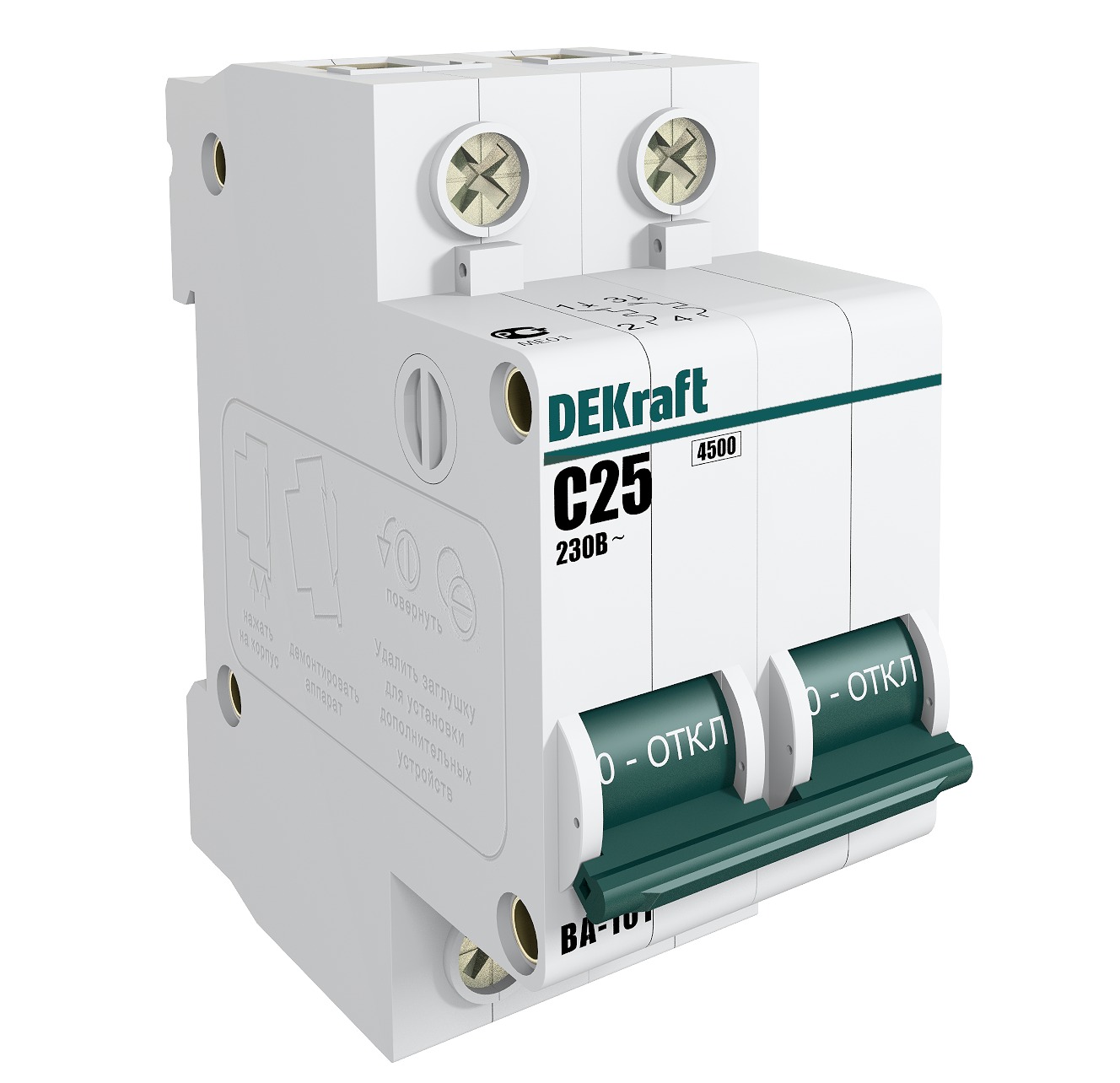

2P: Для однофазных цепей, требующих одновременного разрыва фазы и нуля (например, вводной автомат квартиры).

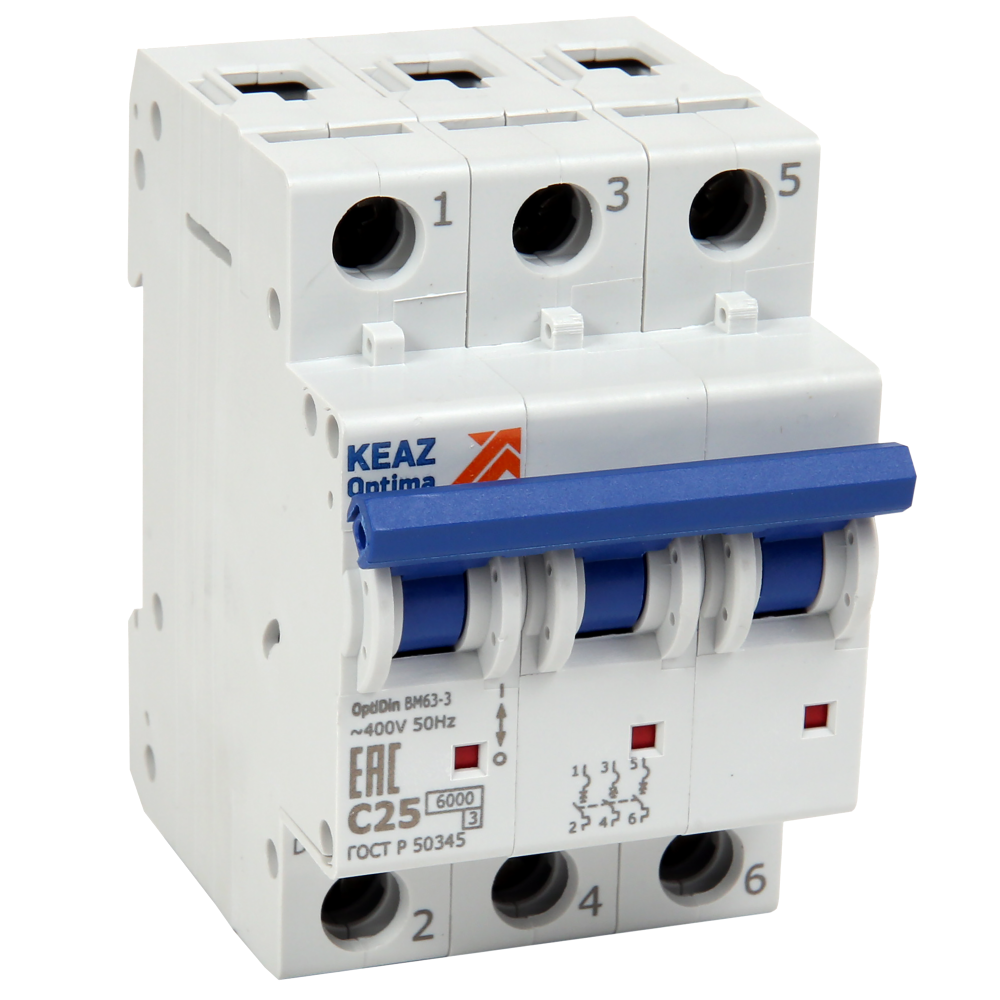

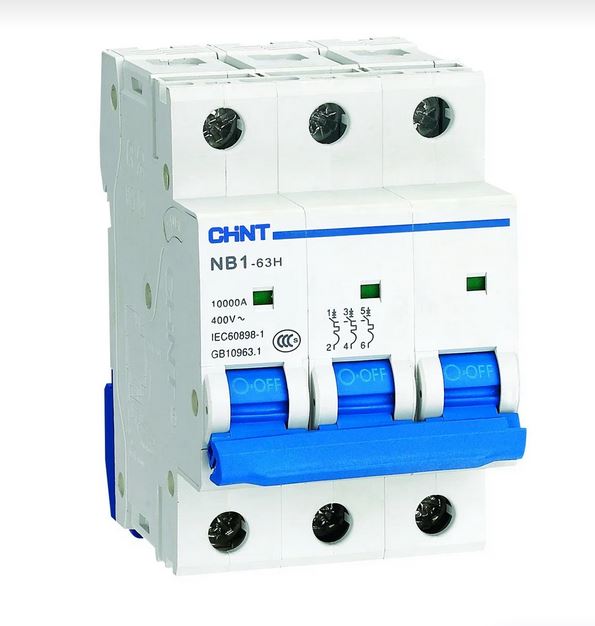

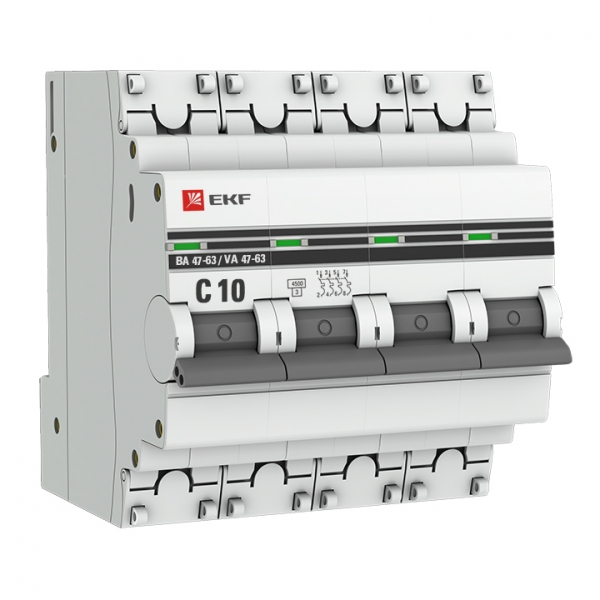

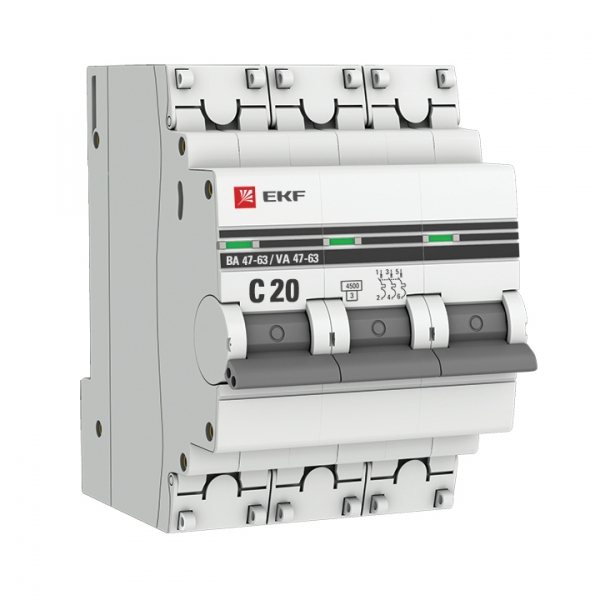

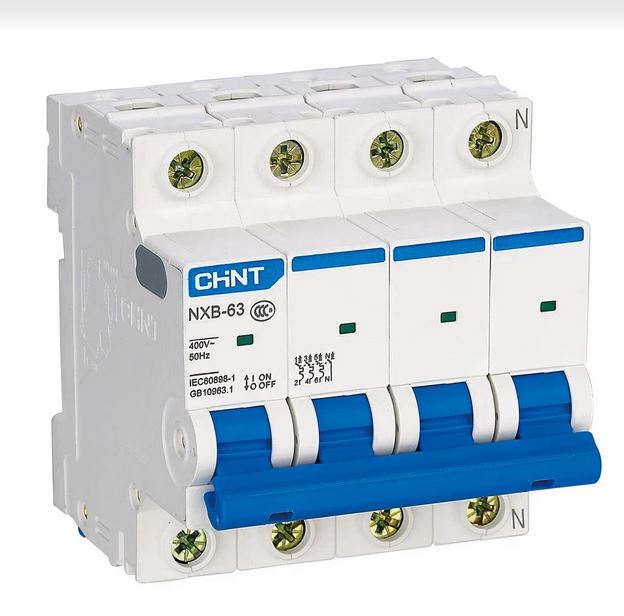

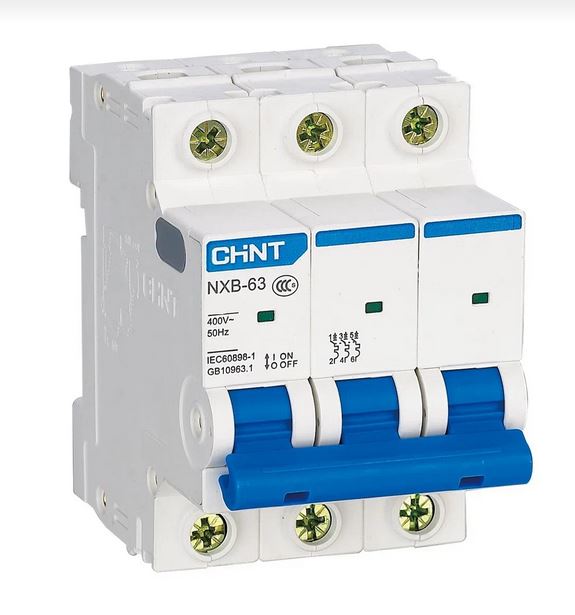

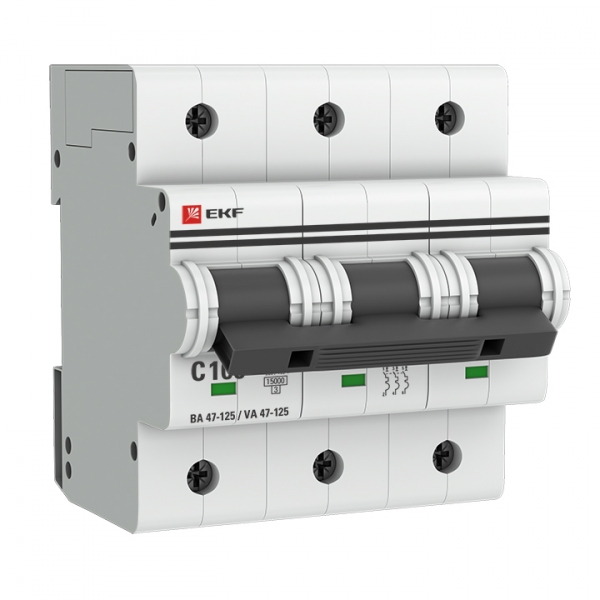

3P и 4P: Для трехфазных цепей (380/400 В). 4P дополнительно коммутирует нулевой проводник, что необходимо для защиты оборудования с несимметричной нагрузкой.

3. По отключающей способности
Для квартирных и офисных щитов обычно достаточно 4,5–6 кА. Для вводных автоматов и промышленных объектов, где уровень токов КЗ выше, выбирают модели на 10 кА и более.

Рекомендации по выбору
По номинальному току: Он должен соответствовать сечению кабеля и мощности нагрузки. Для розеточной группы медного кабеля 2,5 мм² обычно выбирают автомат на 16 А, для освещения кабеля 1,5 мм² — на 10 А. Автомат защищает кабель, а не прибор, поэтому его номинал не должен превышать длительно допустимый ток проводника.

По типу характеристики: Для квартиры и дома в 90% случаев оптимален тип C. Тип B стоит выбирать для чисто осветительных линий, а тип D — только для конкретного мощного оборудования с большими пусковыми токами.

По отключающей способности: Для городской квартиры или частного дома с воздушным вводом обычно достаточно 4,5–6 кА. Если ввод осуществляется от мощной трансформаторной подстанции или речь идет о промышленном объекте, выбирайте 10 кА и выше.

По бренду и серии: Для ответственных объектов предпочтительны проверенные производители (Schneider Electric, ABB, Legrand, Systeme Electric, IEK, EKF). Помните, что автоматы из одной серии одного бренда лучше совместимы по габаритам и дополнительным аксессуарам.
