Аксессуары для аппаратов защиты
Аксессуары для аппаратов защиты — это функциональные доп modules и монтажные компоненты, которые превращают стандартный автоматический выключатель, УЗО или дифавтомат в интеллектуальное устройство с расширенными возможностями. Если сам аппарат защиты отвечает за базовую функцию — отключение при аварии, то аксессуары позволяют дистанционно управлять им, контролировать его состояние на расстоянии, встраивать в системы автоматики и упрощать монтаж в щите. Без этих компонентов невозможно построение современных систем «умного дома», диспетчеризации и автоматизированного управления электроснабжением.
Ключевые группы аксессуаров и их назначение
Все многообразие аксессуаров можно разделить на несколько функциональных групп.
1. Контакты для сигнализации и контроля состояния
Эти устройства позволяют узнать, что происходит с автоматом, на расстоянии от щита.

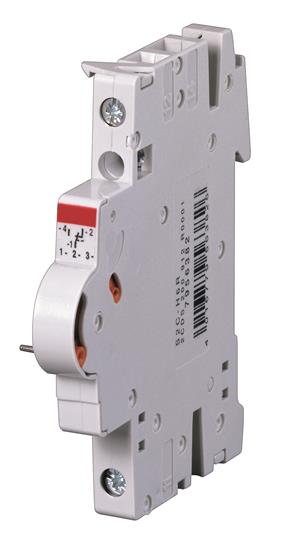

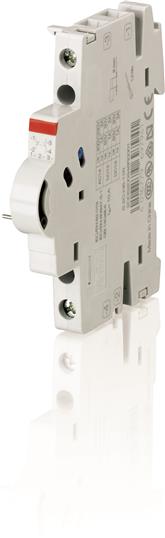

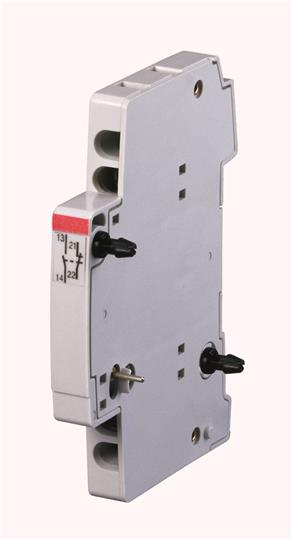

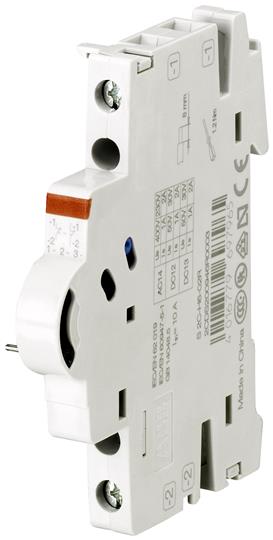

Дополнительные (вспомогательные) контакты (ДК): Предназначены для дистанционной передачи информации о положении главных контактов аппарата — включен он или отключен. По сути, это «датчик состояния», который может быть нормально-открытым (НО) или нормально-закрытым (НЗ), а также переключающим. Сигнал с них можно вывести на лампу в диспетчерской или в систему телеметрии, чтобы оперативно узнать об отключении ответственного потребителя (например, насоса).
Сигнальные (аварийные) контакты (СК/АК): Более специализированный тип. Они срабатывают не просто при отключении, а именно при аварийном срабатывании защиты — от перегрузки или короткого замыкания. Это позволяет отличить штатное ручное отключение от аварийной ситуации.

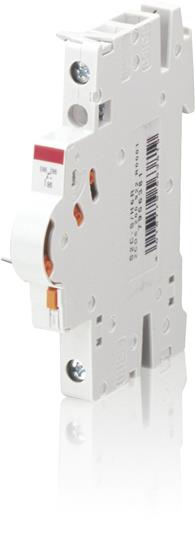

Совмещенные контакты (АК/ДК): Комбинированное решение, объединяющее функции аварийного и дополнительного контакта в одном корпусе для экономии места.
2. Расцепители для дистанционного и аварийного отключения
Это устройства, которые механически воздействуют на автомат, заставляя его отключиться, без участия человека.

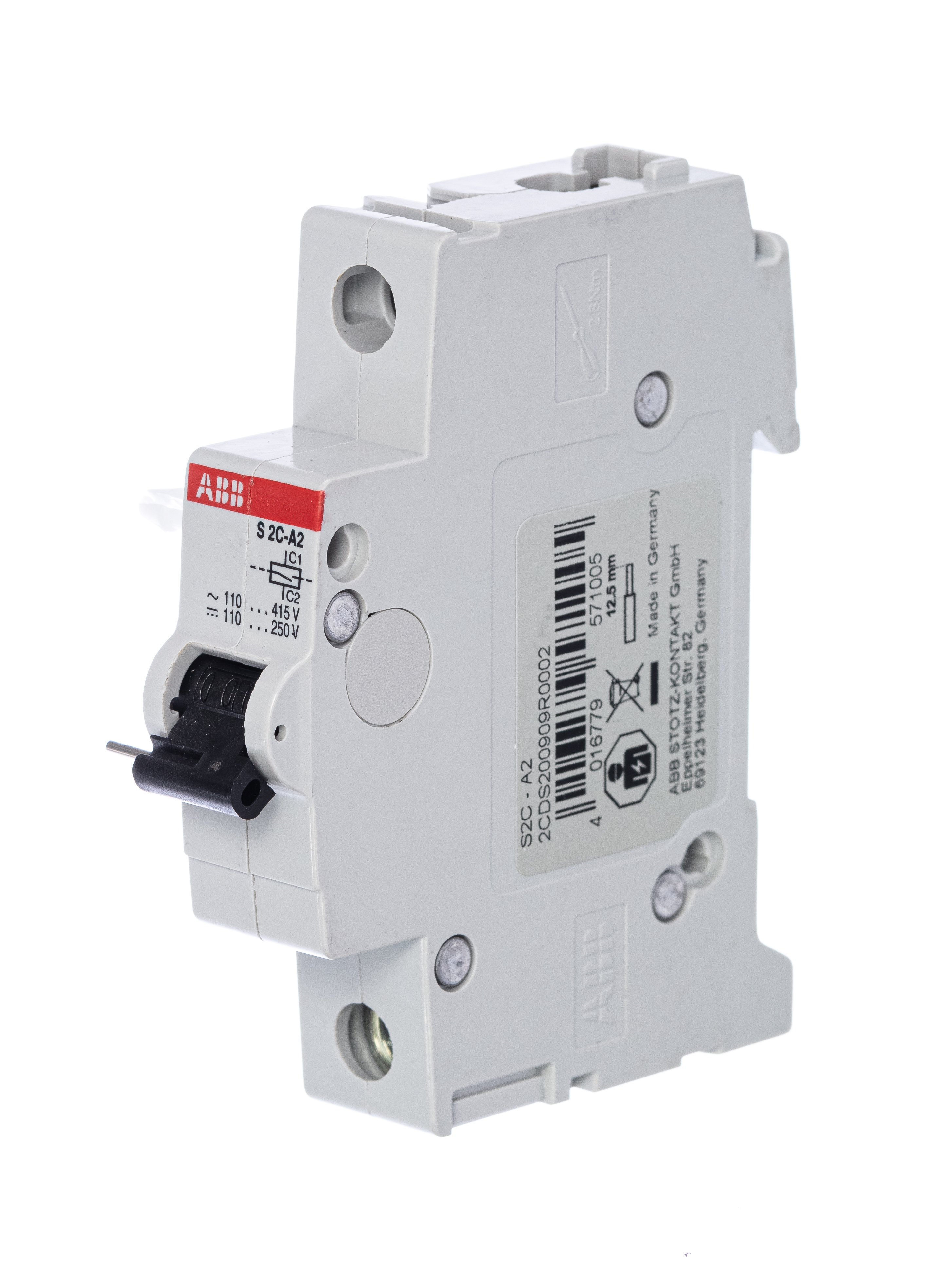

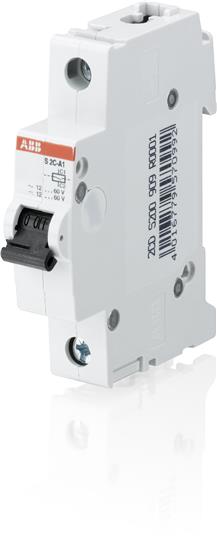

Независимый расцепитель (НР): Электромагнит, который отключает автомат при подаче на него управляющего напряжения от внешнего источника. Это основа для дистанционного управления: нажатием кнопки из другого помещения, по сигналу от контроллера «умного дома», датчика протечки или пожарной сигнализации. Срабатывает от импульса длительностью всего от 20 мс.

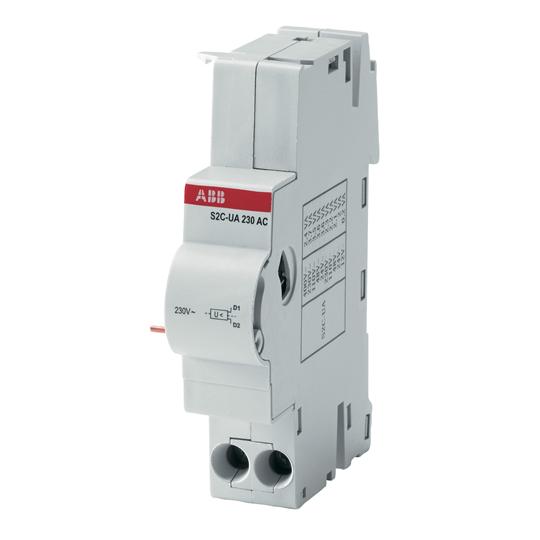

Расцепитель минимального напряжения (РМН): Полная противоположность. Он удерживает автомат во включенном состоянии только при наличии нормального напряжения в сети. Если напряжение падает ниже критического порога (обычно 35–70% от номинала), расцепитель отпускает механизм и автомат отключается. Это защищает оборудование (например, двигатели) от работы на пониженном напряжении и предотвращает самозапуск после восстановления питания, что критически важно для безопасности.

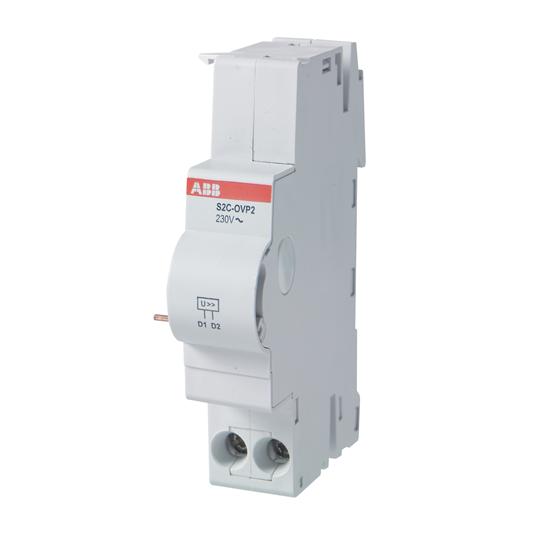

Расцепитель максимального напряжения (РМК): Срабатывает, наоборот, при недопустимом повышении напряжения, защищая чувствительную электронику.
3. Устройства для автоматизации и управления
Моторный привод (МП): Электромеханическое устройство, которое физически включает и отключает автомат по команде. В отличие от расцепителя, который только отключает, моторный привод позволяет дистанционно включать защиту обратно. Это необходимо для полностью автоматизированных систем, где оператор находится далеко от щита.
4. Монтажные и соединительные аксессуары
Эти компоненты обеспечивают удобство, скорость и надежность сборки щита.
Соединительные шины (гребенки): Медные шины с изоляционным покрытием, которые позволяют быстро и надежно соединить группу автоматов по фазе или нулю, заменив десятки отдельных перемычек. Они бывают одно-, двух- и трехфазными, на различное количество модулей, и значительно уменьшают количество проводов в щите, снижая риск ошибки при монтаже.
DIN-рейки: Стандартный металлический профиль, на который крепятся все модульные аппараты и аксессуары.
Заглушки и изолирующие шторки: Закрывают свободные модульные окна и открытые токоведущие части соединительных шин для предотвращения случайного прикосновения.
Сводная таблица: что учесть при выборе
Группа аксессуаров Ключевой параметр выбора Типичные ошибки
Дополнительные/сигнальные контакты Тип контакта (НО/НЗ/переключающий), совместимость с серией автомата Неверный выбор НО/НЗ → сигнализация работает в инвертированном режиме
Независимый расцепитель Напряжение катушки (24, 110, 230 В), совместимость с серией Подача длительного сигнала вместо импульса → перегрев и выход из строя катушки
Расцепитель минимального напряжения Порог срабатывания, возможность выдержки времени Отсутствие выдержки → ложные отключения при кратковременных просадках напряжения
Моторный привод Напряжение питания, тип автомата, способ монтажа Привод для одного типоразмера не подходит к другому
Соединительные шины (гребенки) Количество полюсов (1P, 2P, 3P, 4P), число модулей, номинальный ток Использование шины с током ниже нагрузки → нагрев и оплавление изоляции
Рекомендации по выбору
Для систем «умного дома» и диспетчеризации: Обязательно предусмотрите независимый расцепитель для дистанционного отключения групп при отсутствии людей, а также дополнительные контакты для контроля состояния каждой важной линии.
Для защиты двигателей и ответственного оборудования: В дополнение к защите от КЗ и перегрузки установите расцепитель минимального напряжения. Он предотвратит работу оборудования при недопустимых просадках напряжения и его самозапуск после аварии.
Для полностью автоматических систем: Если требуется не только дистанционное отключение, но и включение (например, в системах АВР или по расписанию), используйте моторный привод в сочетании с контроллером.
Для ускорения и упрощения монтажа: При сборке щита с несколькими группами автоматов используйте соединительные шины (гребенки). Это не только ускоряет работу, но и делает соединения более надежными и компактными по сравнению с отдельными проводами.
По совместимости: Аксессуары (контакты, расцепители) разрабатываются для конкретных серий аппаратов защиты. При заказе обязательно проверяйте совместимость с вашей моделью автомата, УЗО или дифавтомата.
