Выключатели нагрузки (рубильники)
Выключатели нагрузки (рубильники) — это коммутационные аппараты, предназначенные для ручного включения и отключения электрических цепей под нагрузкой или без неё. В быту их чаще всего называют «рубильниками», хотя в нормативной документации (ГОСТ) официально закреплены термины «выключатель нагрузки» или «выключатель-разъединитель». Их главная задача — обеспечить безопасный и видимый разрыв цепи для проведения ремонтных работ, аварийного отключения или переключения питания на резервный источник. В отличие от автоматических выключателей, рубильники не защищают линию от перегрузки и короткого замыкания, а служат исключительно для оперативного управления.
Ключевые особенности и преимущества
Повышенная износостойкость и надежность: Контактная группа рубильника рассчитана на большее число циклов включения-отключения под нагрузкой, чем у обычного автомата. Усиленные контакты и мощная дугогасительная система обеспечивают долгий срок службы даже при частой коммутации.
Видимый разрыв цепи: В отличие от автоматического выключателя, у многих моделей рубильников (особенно корпусных) разрыв контактов виден визуально, что гарантирует полное обесточивание линии для безопасного обслуживания.
Двойной разрыв контактов (у ряда моделей): В некоторых современных выключателях нагрузки, например в серии SWN ARMAT от IEK, реализован двойной разрыв цепи — контакты размыкаются в двух местах одновременно. Это обеспечивает более надежное гашение электрической дуги и повышает безопасность.
Простота и универсальность монтажа: Модульные рубильники устанавливаются на стандартную DIN-рейку в любом распределительном щите, занимая столько же места, сколько и автоматический выключатель.
Основные технические характеристики
Параметр Значения / Описание
Номинальный ток (In) 16, 20, 25, 32, 40, 63, 80, 100, 125 А (для модульных); до 1600 А и выше (для корпусных)
Номинальное напряжение 230/400 В (переменный ток)
Количество полюсов 1P, 2P, 3P, 4P (выбирается по числу фаз сети)
Тип исполнения Модульные (для установки в щит на DIN-рейку); корпусные (для больших токов и промышленных объектов)
Функция переключения Разрывные (два положения: вкл/выкл); реверсивные (перекидные) (три положения: I–0–II, для переключения на резерв)
Привод Ручной (боковой или центральный); для некоторых моделей возможен дистанционный
Стандарт Соответствие IEC 60947-3 (аппараты коммутации и управления)
Типы и область применения

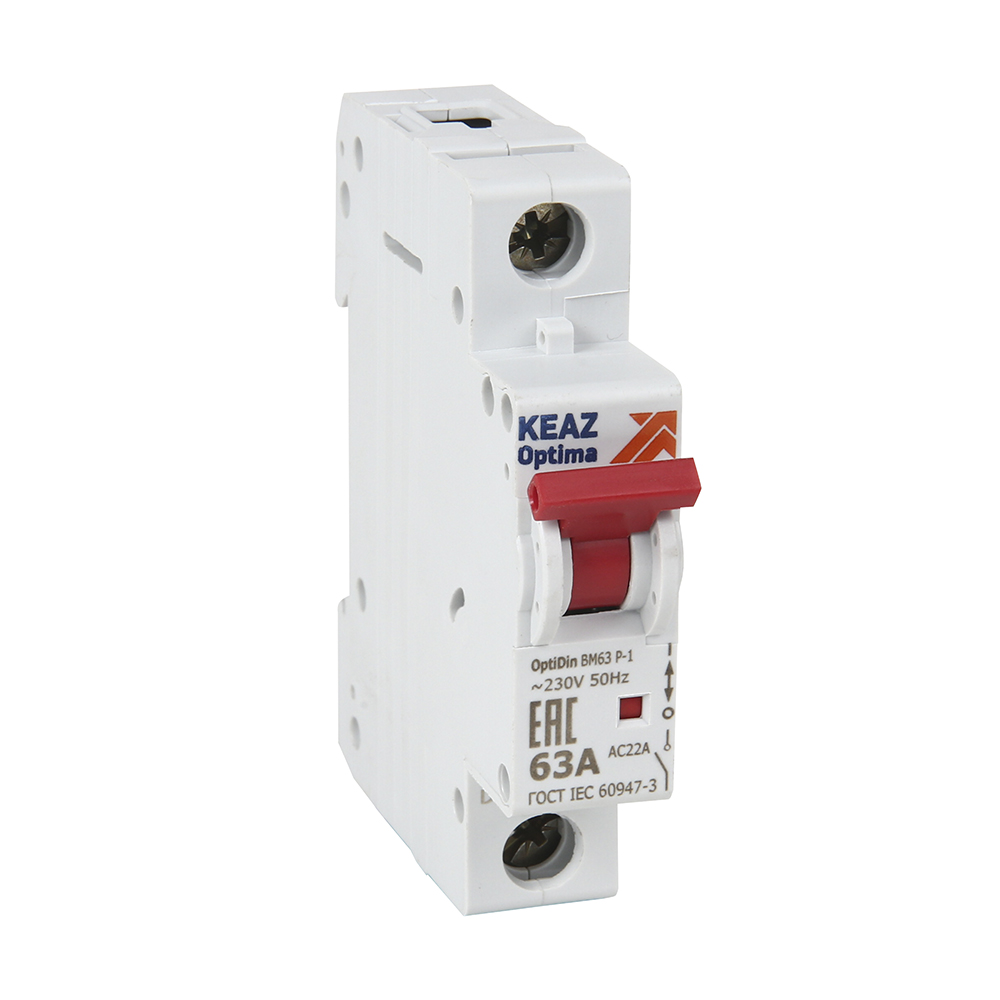

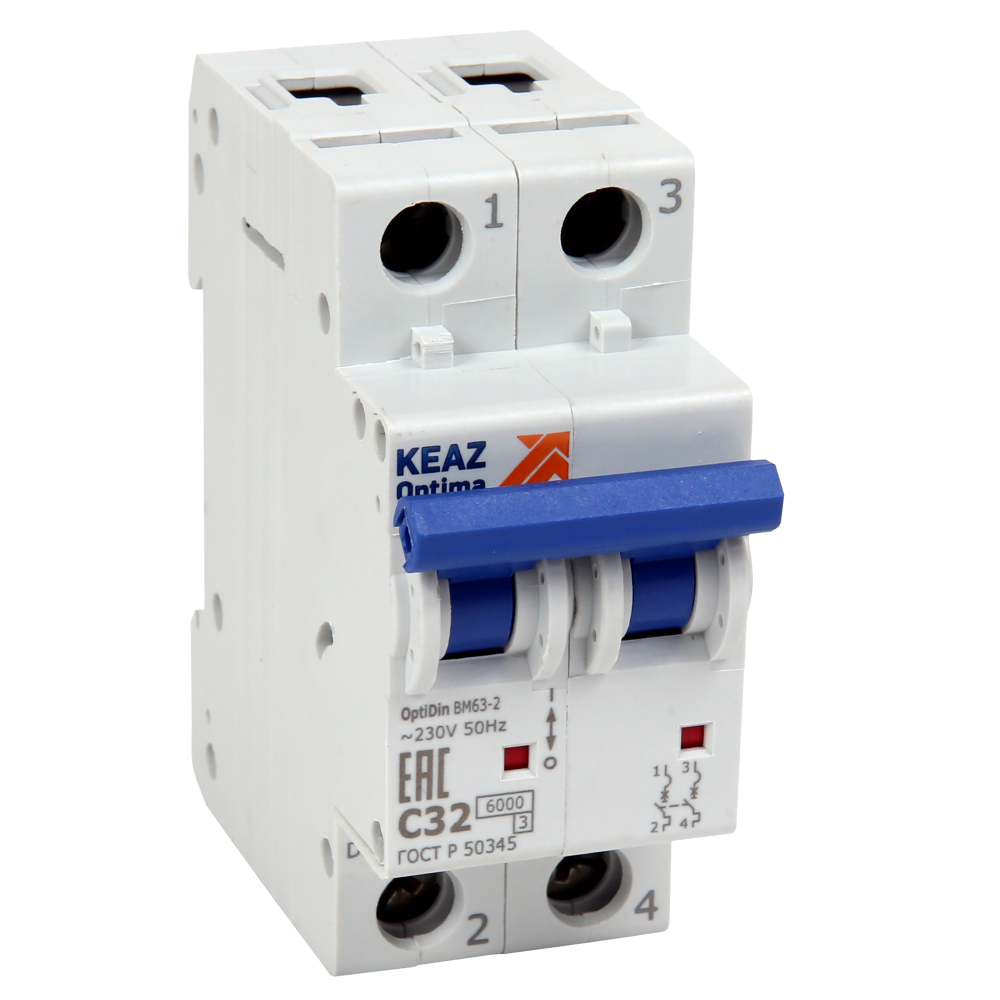

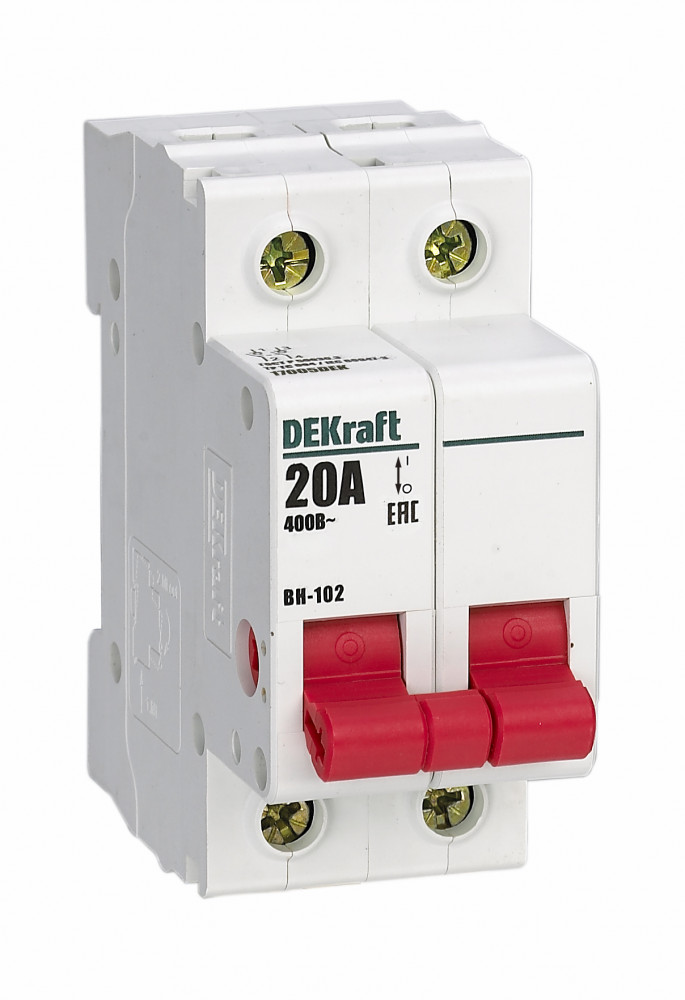

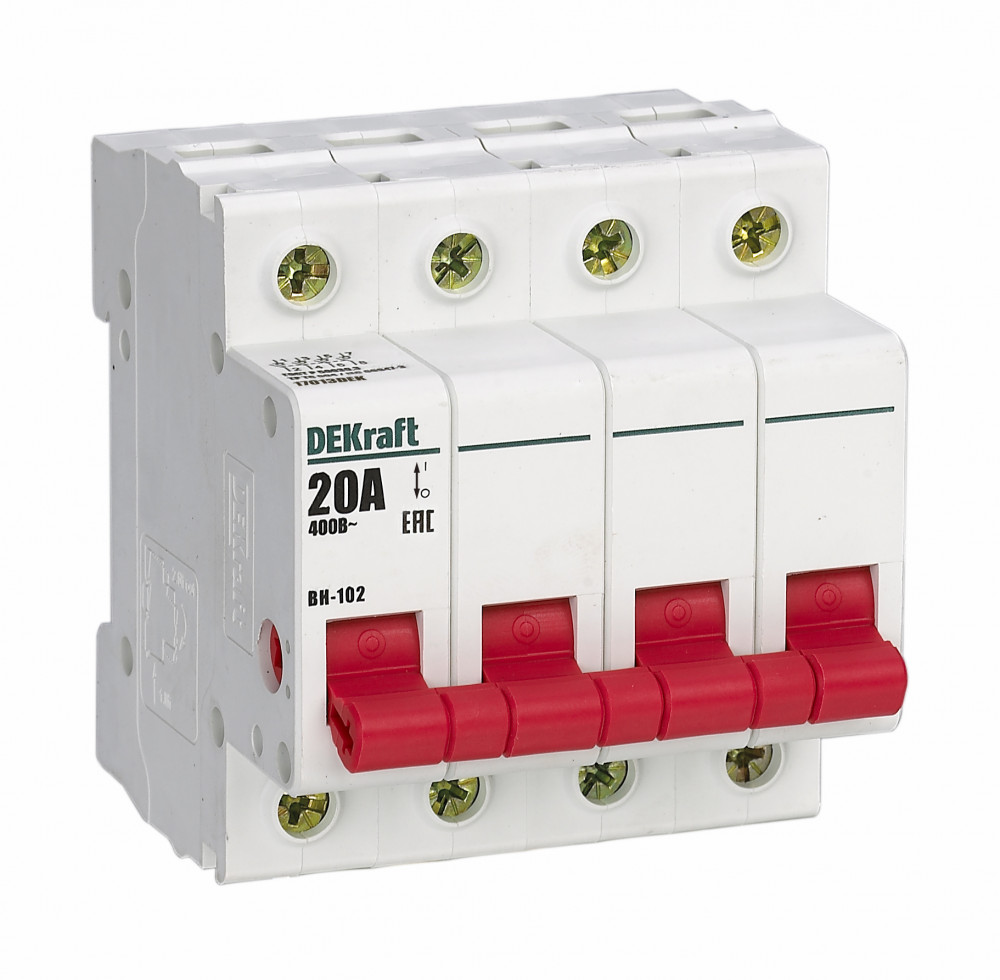

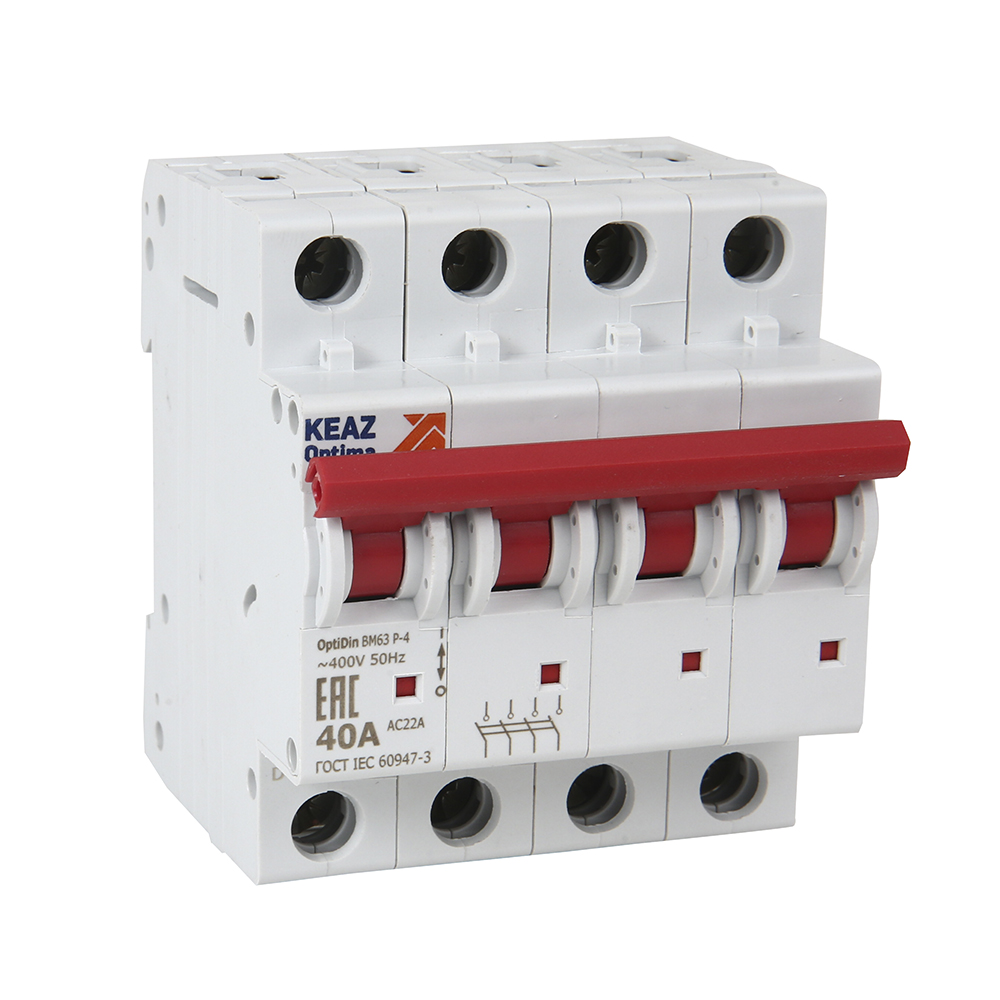

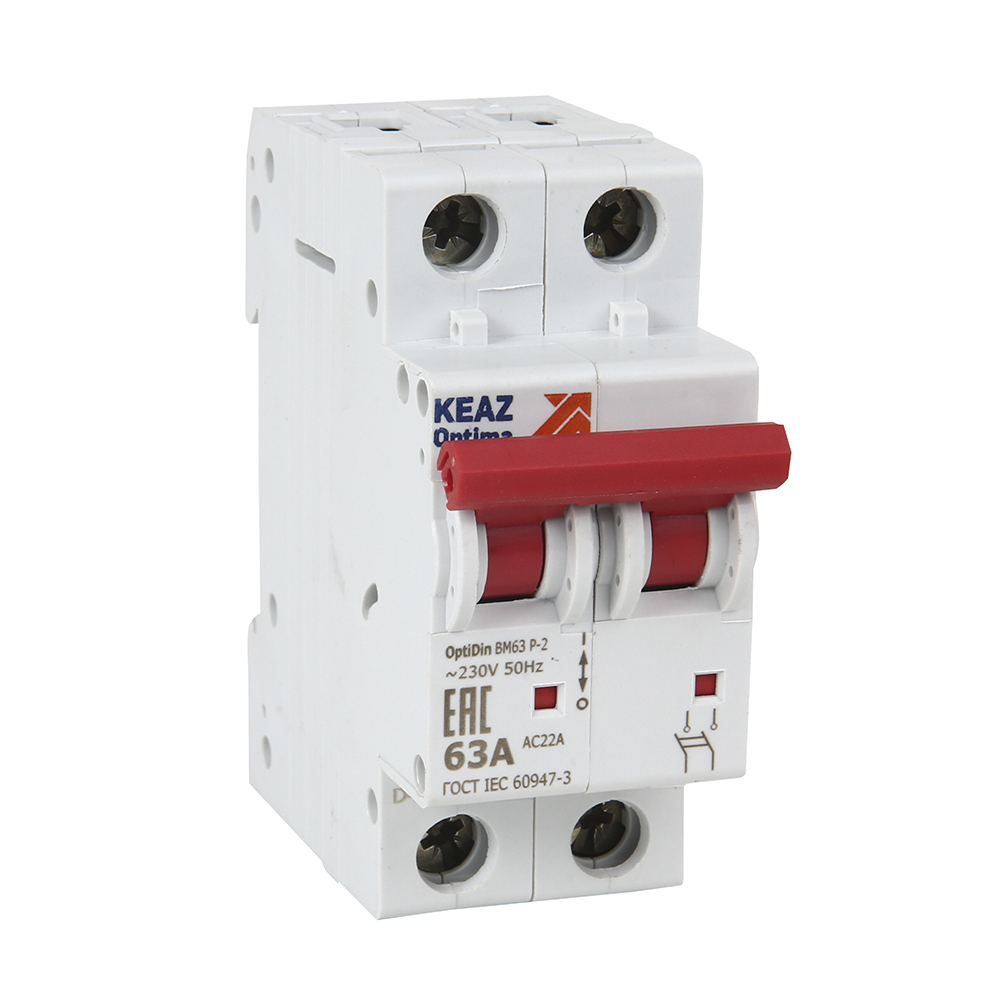

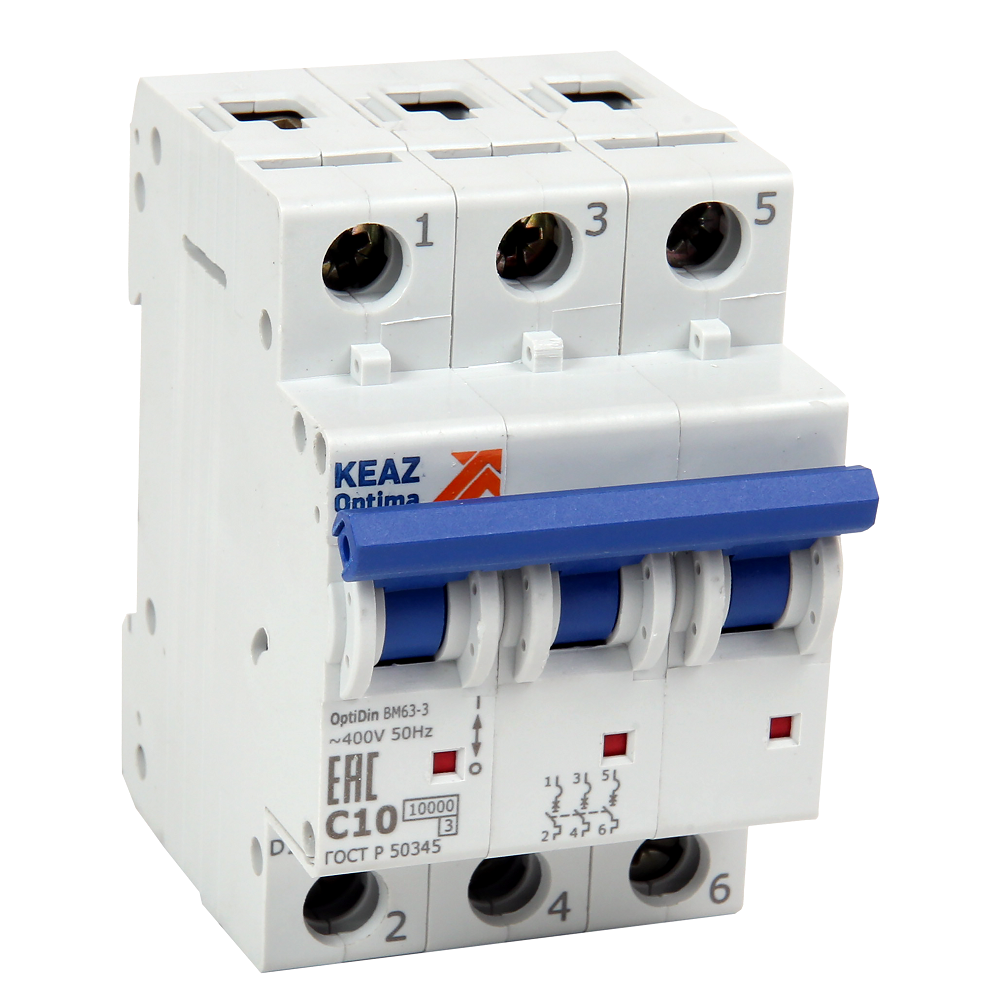

1. Модульные выключатели нагрузки (мини-рубильники)
Компактные устройства для установки в квартирные и офисные щиты на DIN-рейку. Применяются для оперативного обесточивания отдельных групп или всего ввода. Удобны для частого ручного управления.

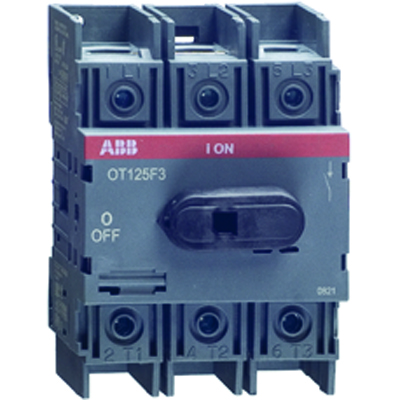

2. Корпусные выключатели нагрузки
Более мощные устройства в защитном корпусе, рассчитанные на большие токи (от 100 А и выше). Используются на промышленных объектах, в распределительных пунктах и на вводах в здания для коммутации силовых линий и трансформаторов.

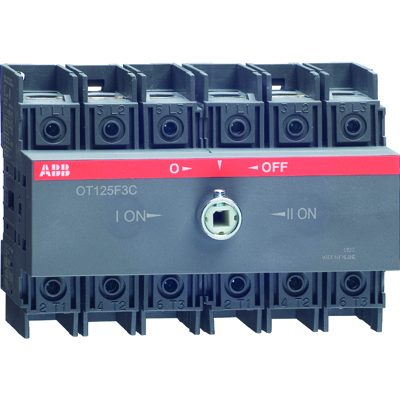

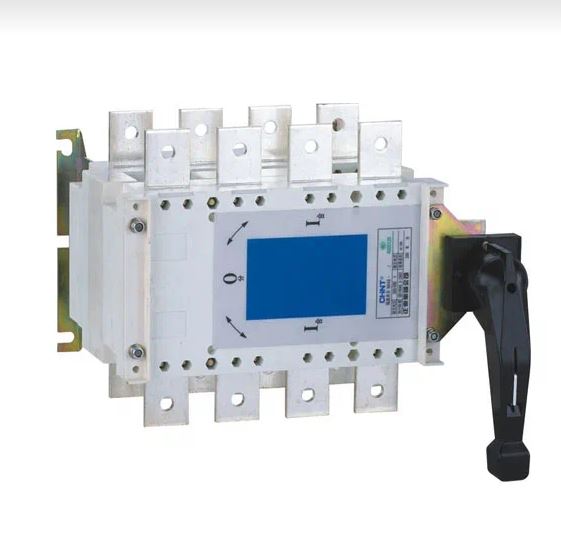

3. Реверсивные (перекидные) рубильники
Устройства с тремя положениями (I–0–II), позволяющие переключать нагрузку между основным и резервным источником питания (например, между городской сетью и генератором). Незаменимы в системах гарантированного электроснабжения.
Область применения: рубильники устанавливаются на вводе в квартиру или дом (как аппарат управления), в распределительных щитах для коммутации отходящих линий, а также в промышленных установках, где требуется надежное и видимое отключение цепи.
Рубильник или автомат: что выбрать?
Это ключевой вопрос при комплектации щита. Вот главные отличия:
Критерий Выключатель нагрузки (рубильник) Автоматический выключатель
Защита от КЗ и перегрузки Нет. Только ручное управление Да. Автоматическое отключение при аварии
Износостойкость Выше. Усиленные контакты для частой коммутации Ниже. Не рассчитан на частое ручное отключение под нагрузкой
Видимый разрыв Часто есть (у корпусных моделей) Обычно отсутствует
Функция переключения на резерв Есть (у реверсивных моделей) Нет
Вывод: Рубильник не заменяет автомат, а дополняет его. Он устанавливается там, где требуется частое и безопасное ручное отключение цепи, уже защищенной автоматическим выключателем (например, на вводе в квартиру, если в этажном щите уже стоит автомат).
Рекомендации по выбору
По назначению: Для квартирного щита в качестве вводного аппарата управления (если вышестоящий автомат уже есть) подойдет модульный рубильник на 40–63 А. Для частого переключения групп (например, освещение/розетки) — также модульная модель. Для промышленного ввода или коммутации мощных линий — корпусной выключатель на соответствующий ток.
По номинальному току: Номинал рубильника должен быть не ниже номинала защищающего его автоматического выключателя, а лучше — на ступень выше, чтобы его контакты не перегревались при штатных нагрузках.
По количеству полюсов: Для однофазной сети — 1P или 2P (лучше 2P, чтобы разрывать и фазу, и ноль). Для трехфазной сети — 3P или 4P (с разрывом нуля).
По функции переключения: Если планируется подключение резервного источника (генератора), выбирайте реверсивный рубильник (I–0–II).
