Кабельные наконечники и соединители (гильзы)

Кабельные наконечники и соединители (гильзы) — это электромонтажные изделия, предназначенные для оконцевания и соединения токопроводящих жил проводов и кабелей. Наконечники обеспечивают надежную коммутацию жилы с оборудованием или шиной, а гильзы служат для создания неразъемного соединения двух кабелей встык. Эти компоненты являются основой качественного и безопасного монтажа, так как от них напрямую зависит стабильность переходного сопротивления и отсутствие нагрева в местах контакта.

Ключевые особенности и преимущества
Высокая электропроводность и коррозионная стойкость: Изделия изготавливаются из электролитической меди (марка М1) или биметалла (алюмомедные), что обеспечивает стабильное переходное сопротивление и устойчивость к окислению. Медные наконечники и гильзы часто имеют гальваническое покрытие (лужение) для дополнительной защиты от коррозии.

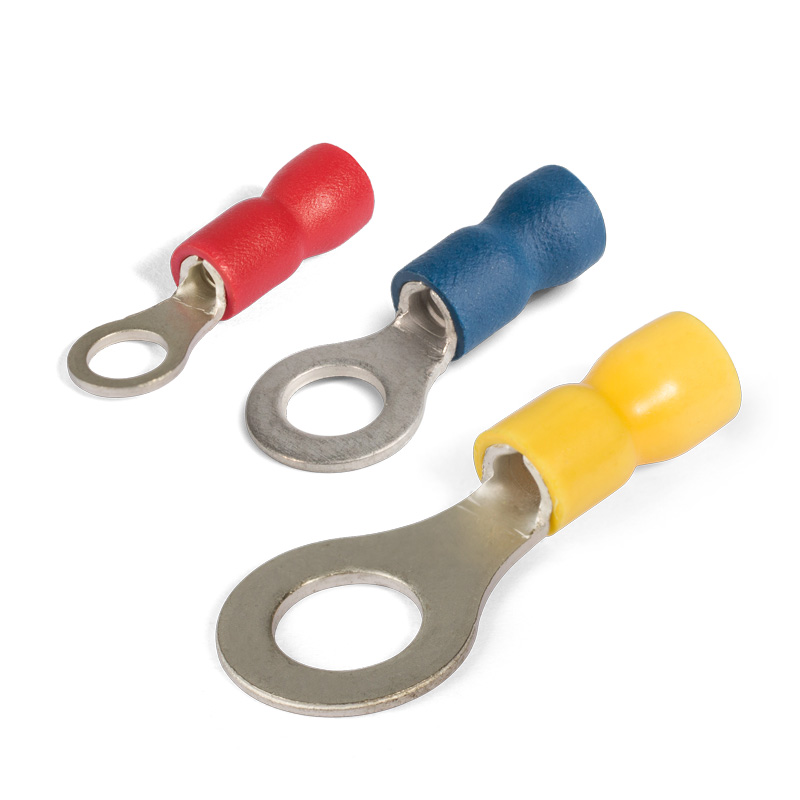

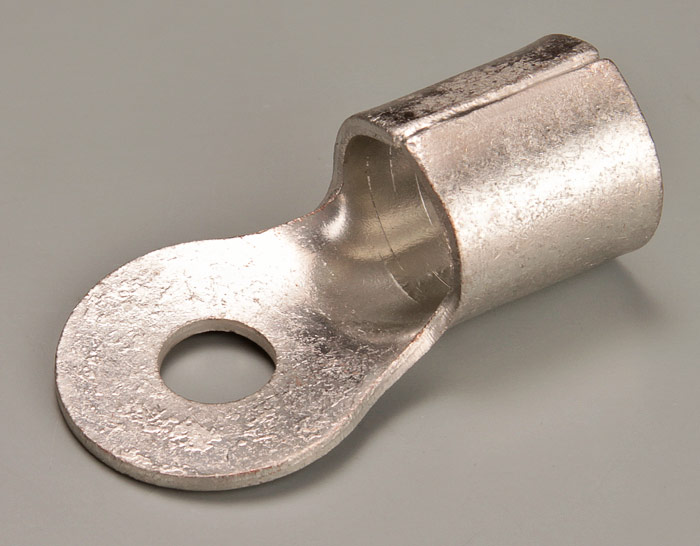

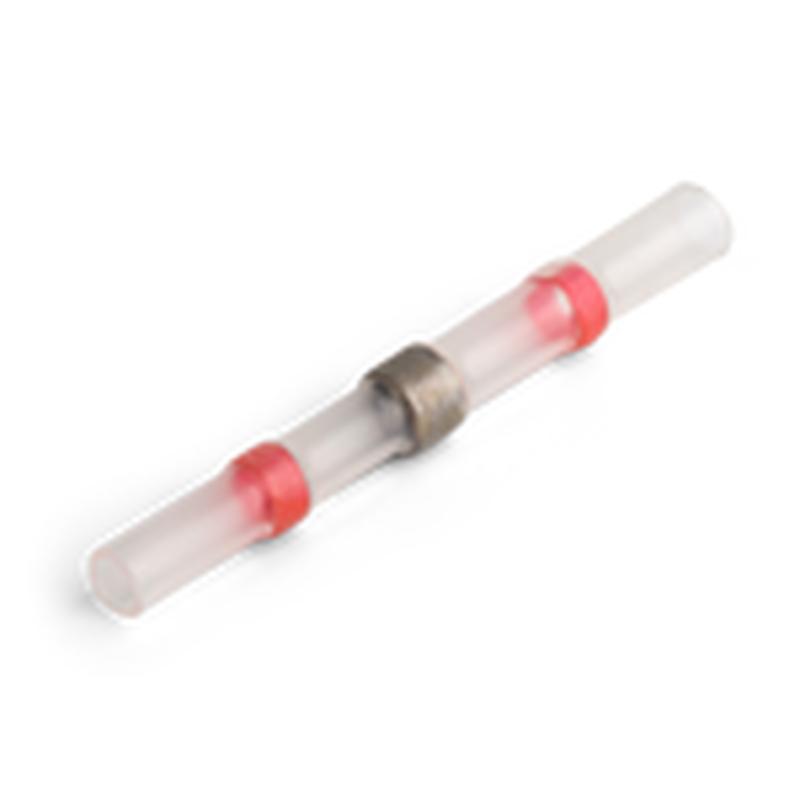

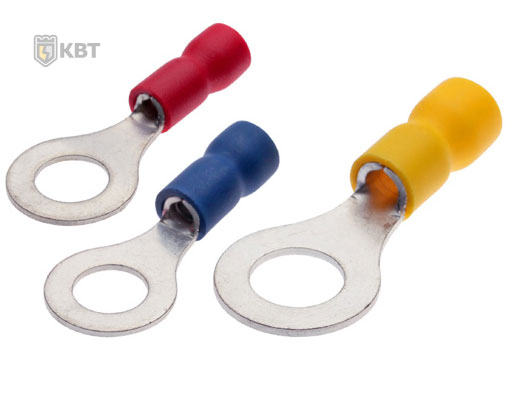

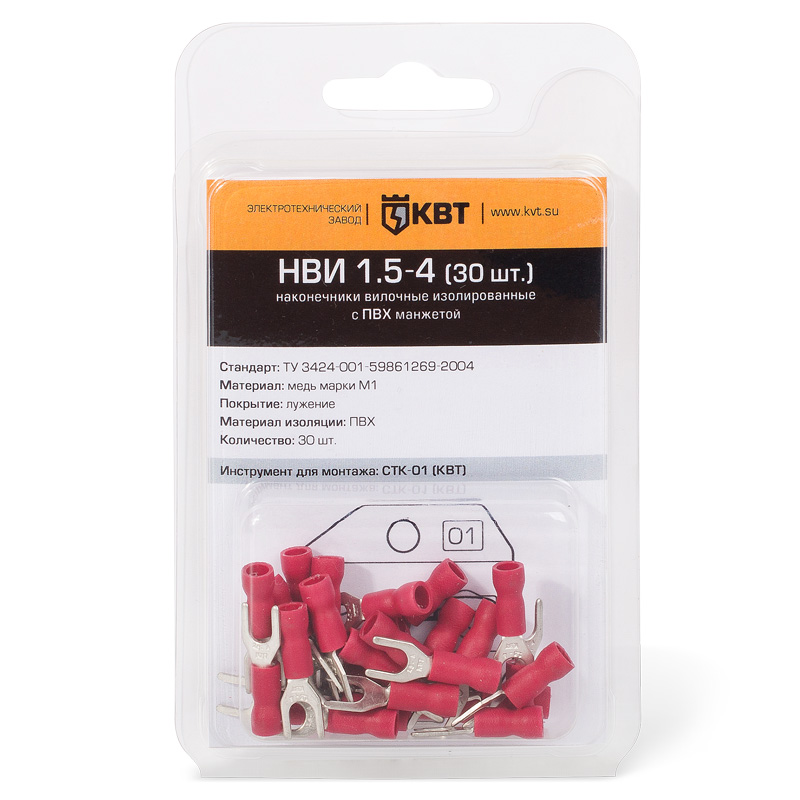

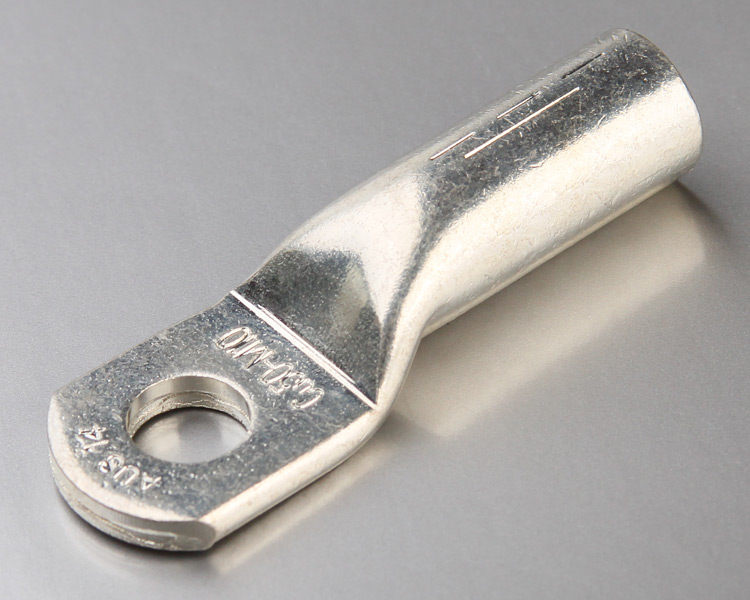

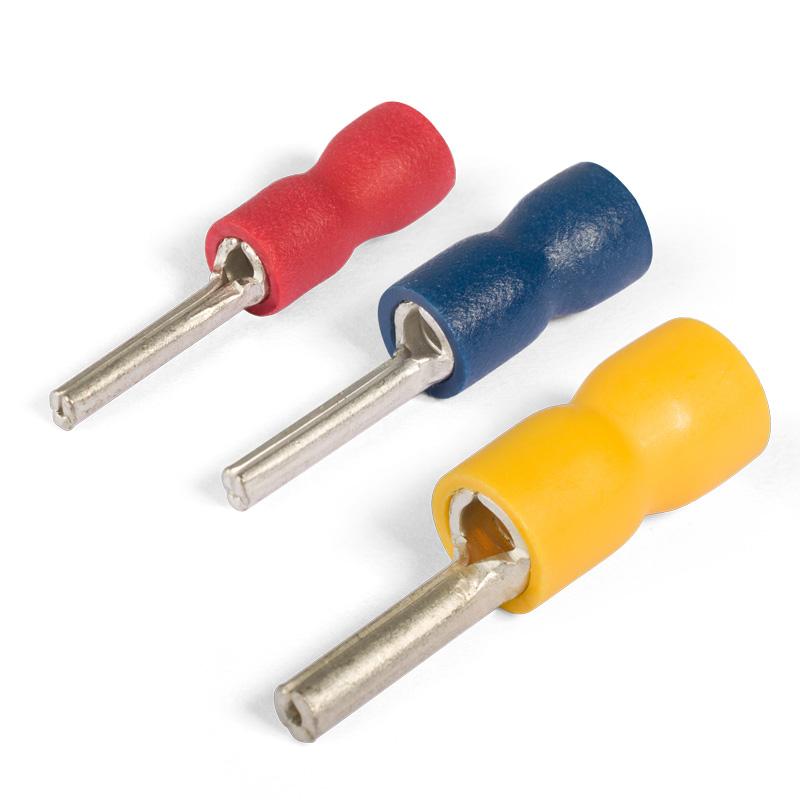

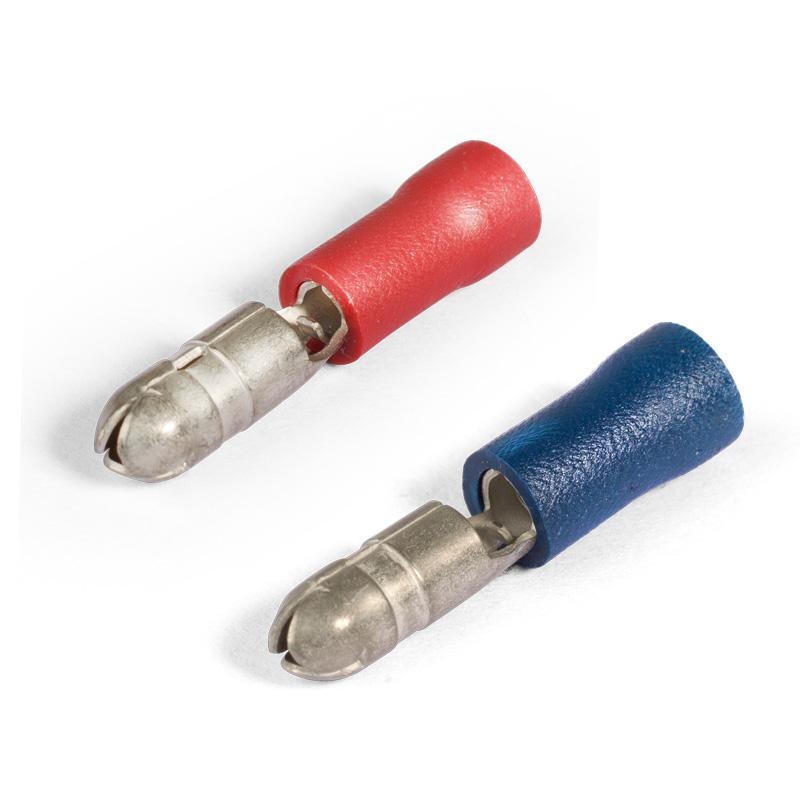

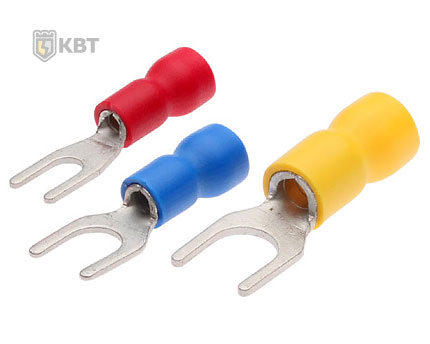

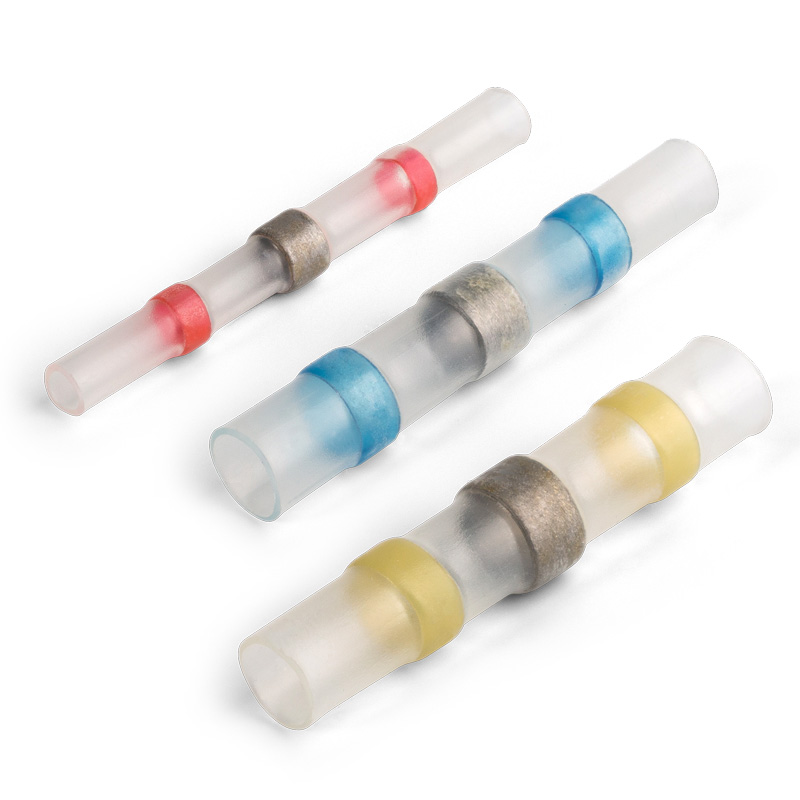

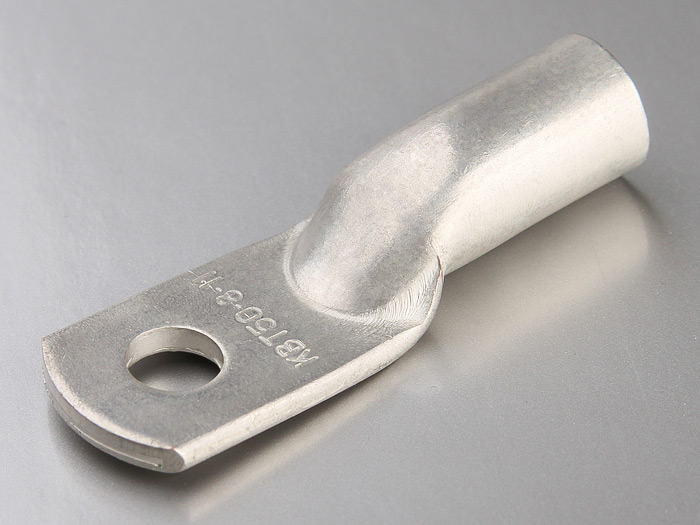

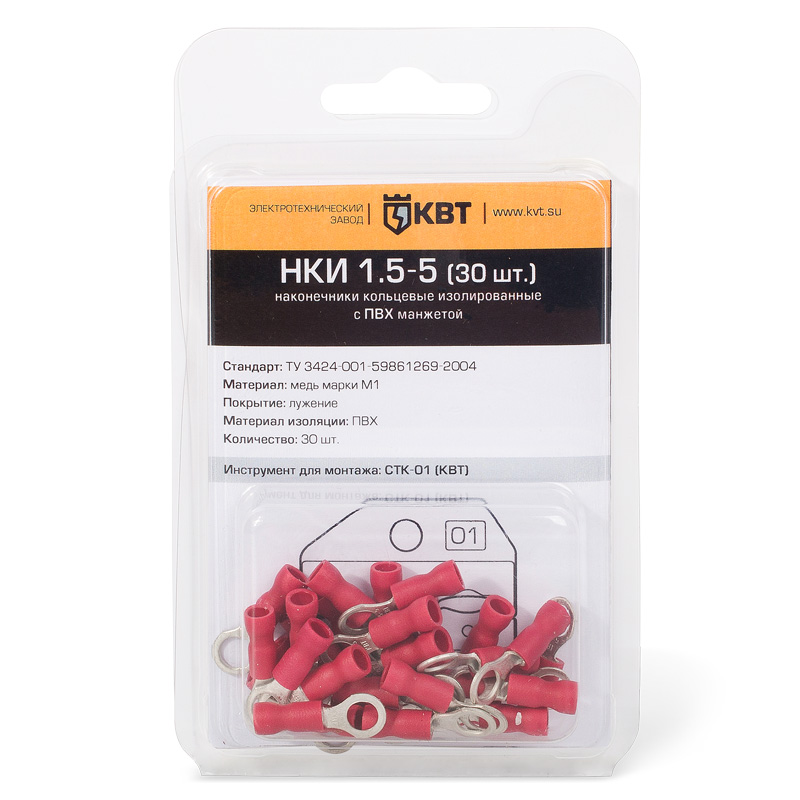

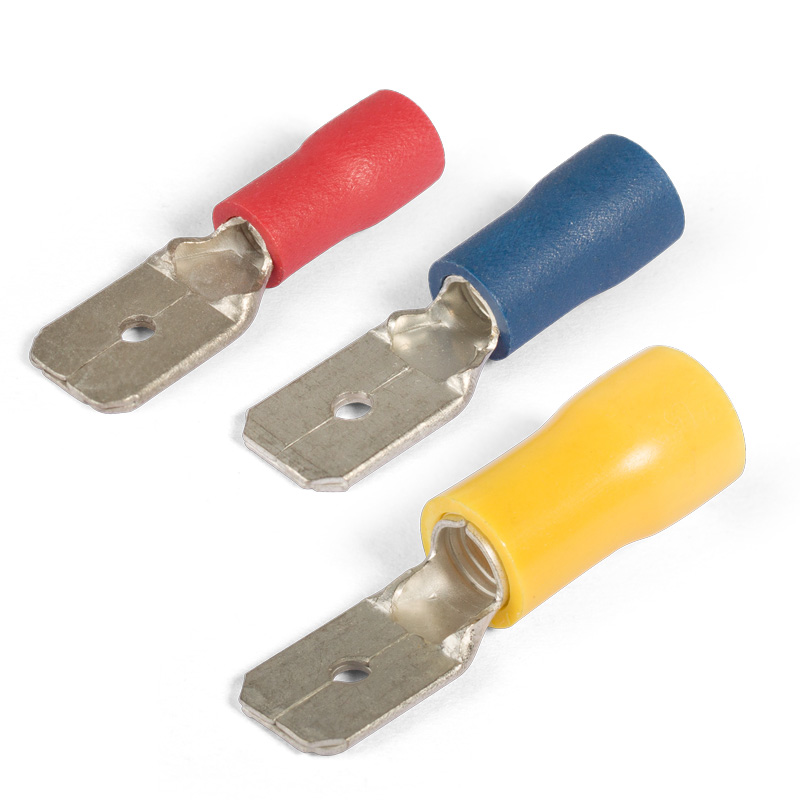

Широкий ассортимент конструкций: Наконечники выпускаются в различных исполнениях под разные задачи: штыревые (для втычных клемм), кольцевые (под болтовое соединение), вилочные (для быстрого монтажа) и ножевые (для разъемов). Гильзы могут быть неизолированными, изолированными (с прозрачным корпусом из ПВХ или нейлона для визуального контроля) и герметичными (для СИП).

Надежность и соответствие стандартам: Критичные соединения (гильзы, наконечники) производятся в соответствии с ГОСТ (например, ГОСТ 23981-80 для наконечников, ГОСТ Р 50043.2 для гильз), что гарантирует стабильные характеристики после опрессовки. Продукция проходит испытания на механическую прочность и термостойкость.

Удобство монтажа и контроля: Многие модели наконечников оснащены смотровым окном для визуального контроля глубины посадки жилы, а изолированные гильзы имеют прозрачную оболочку, позволяющую убедиться в правильности опрессовки.

Область применения
Кабельные наконечники и гильзы используются практически во всех сферах электромонтажа:

Промышленность и энергетика: комплектация распределительных щитов, шкафов управления, подключение станков и силового оборудования.

Строительство и инфраструктура: монтаж силовых и осветительных сетей в жилых, коммерческих и административных зданиях.

Воздушные линии и СИП: герметичные гильзы применяются для соединения самонесущих изолированных проводов.

Транспорт и специальные объекты: сборка электрощитов, подключение оборудования в условиях вибрации и повышенных нагрузок.

Рекомендации по выбору
По материалу жилы: Для медных кабелей используйте медные наконечники и гильзы. Для алюминиевых — алюминиевые. Для перехода с меди на алюминий (или наоборот) применяйте биметаллические (алюмомедные) изделия, чтобы избежать электрохимической коррозии.

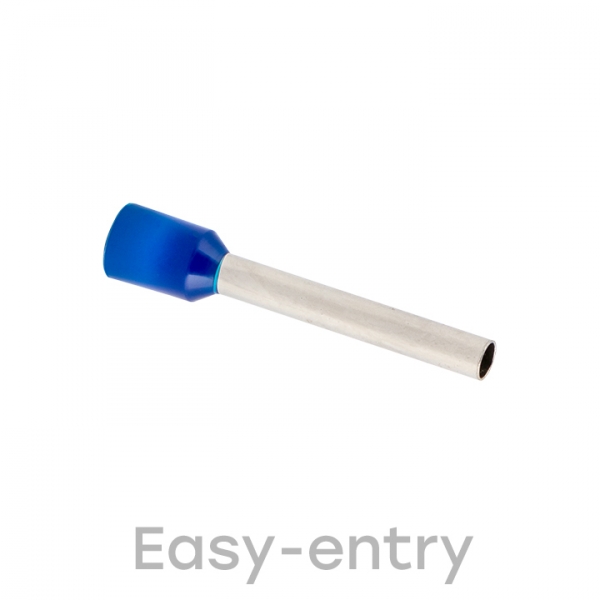

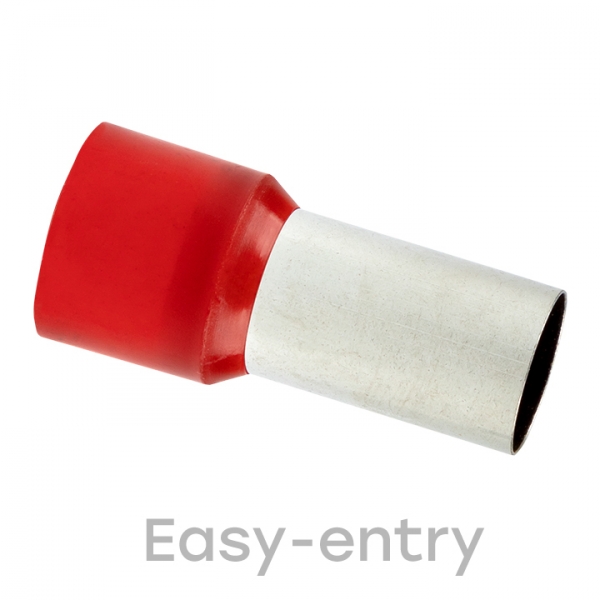

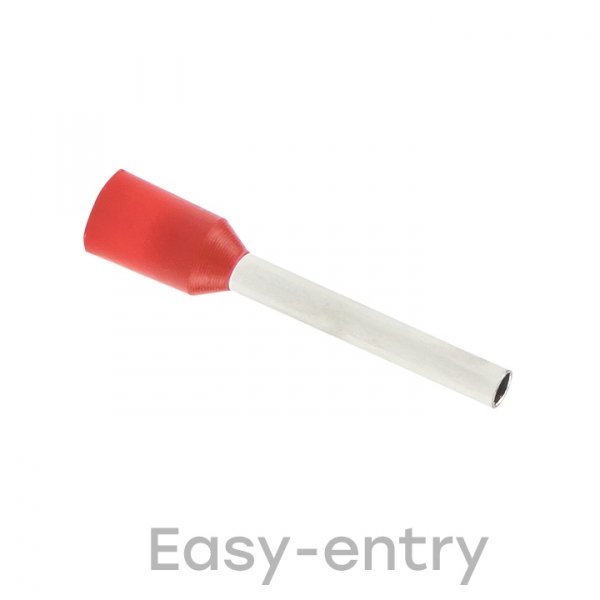

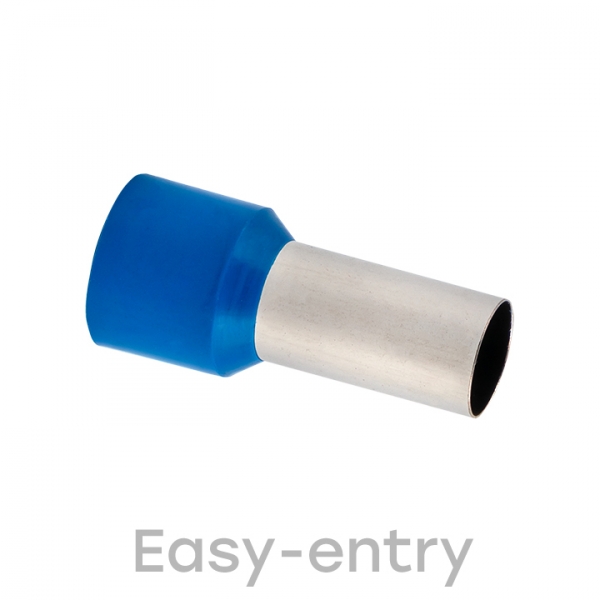

По типу соединения: Для болтового подключения к оборудованию выбирайте кольцевые или вилочные наконечники. Для втычных клемм — штыревые (НШВИ). Для соединения двух кабелей встык — соединительные гильзы.

По сечению: Обязательно подбирайте изделие строго под сечение жилы (указано в маркировке). Неправильный размер приведет к некачественной опрессовке, нагреву и возможному возгоранию.

По условиям эксплуатации: В влажных или агрессивных средах используйте луженые изделия или модели с изолирующим покрытием. Для ответственных соединений выбирайте продукцию, соответствующую ГОСТ.
