Кабели силовые — это основа любой системы электроснабжения. Они предназначены для передачи электроэнергии от источника питания (трансформаторной подстанции, генератора) к распределительным устройствам и конечным потребителям. В отличие от проводов, которые прокладываются внутри помещений, силовые кабели имеют усиленную конструкцию, рассчитанную на высокие нагрузки, различные условия окружающей среды и длительный срок службы. Правильный выбор такого кабеля — залог бесперебойной и, главное, безопасной работы всей электрической сети.
Ключевые особенности и преимущества
Широкий диапазон мощностей и напряжений: Силовые кабели охватывают весь спектр задач — от бытовой проводки в квартире до магистральных линий электропередач. Низковольтные кабели (до 1 кВ) используются в быту и коммерции, средневольтные (1–35 кВ) — в распределительных сетях, а высоковольтные (свыше 35 кВ) — для передачи энергии на большие расстояния.
Универсальность конструкции: Кабель подбирается под конкретные условия. Для прокладки в земле используется бронированный вариант, для влажных помещений — с гидрофобным заполнением, а для помещений с требованиями к пожарной безопасности — кабели с изоляцией, не распространяющей горение и с низким дымовыделением (нг-LS, HF).
Надежность и долговечность: Современные материалы (ПВХ-пластикат, сшитый полиэтилен, резина) обеспечивают устойчивость к старению, перепадам температур, влаге и механическим воздействиям. Качественный кабель, проложенный с соблюдением норм, служит десятилетиями.
Классификация силовых кабелей
Выбор кабеля начинается с понимания его конструкции. Основные параметры классификации следующие:
По материалу жил: Медь (Cu) обладает высокой проводимостью и коррозионной стойкостью, но дороже. Алюминий (Al) дешевле и легче, но имеет меньшую проводимость и требует большего сечения; его обычно применяют для больших сечений (от 16 мм²) в магистральных линиях.
По типу изоляции: ПВХ (винил) — самый распространенный и универсальный вариант для бытовых и промышленных сетей. Резина — для условий, где важна гибкость и стойкость к изгибам. Сшитый полиэтилен (XLPE) — для повышенных температур и ответственных линий.
По номинальному напряжению: Низковольтные (до 1 кВ), средневольтные (1–35 кВ) и высоковольтные (свыше 35 кВ).
По степени защиты: Обычные (для помещений), бронированные (со стальной лентой или проволокой для защиты от механических повреждений, например, в земле), водонепроницаемые и экранированные (для защиты от электромагнитных помех).
Как читать маркировку: пример ВВГ
Маркировка кабеля — это его «паспорт», в котором зашифрованы все ключевые характеристики. Рассмотрим на примере самого популярного кабеля ВВГ, что означает:
Символ Значение
(нет буквы) Материал жилы — медь (если стоит А, то алюминий)
В Изоляция жил из ПВХ (винил)
В Наружная оболочка из ПВХ (винил)
Г «Голый» — без защитной брони
После этой базовой маркировки могут идти индексы, уточняющие свойства, например: нг(А) — не распространяет горение, LS — low smoke (низкое дымовыделение), HF — halogen free (без галогенов), FRLS — огнестойкий и с низким дымовыделением.
Ориентировочные сечения для типовых задач
Сечение кабеля подбирается по расчетной нагрузке (току) с учетом условий прокладки. Для бытовых задач можно ориентироваться на следующие значения:
Задача Рекомендуемое сечение (медь) Примечание
Освещение 1,5 мм² Для групповых линий освещения
Розеточные группы 2,5 мм² Для бытовых розеток и приборов средней мощности
Мощная техника (плита, ввод в квартиру) 4–6 мм² и более Рассчитывается индивидуально под конкретную нагрузку
Алюминиевые жилы Не менее 16 мм² Применяются в основном для магистральных линий
Важно: для точного подбора сечения необходимо использовать таблицы ПУЭ и учитывать способ прокладки (открытый/закрытый) и количество совместно проложенных кабелей.
Область применения

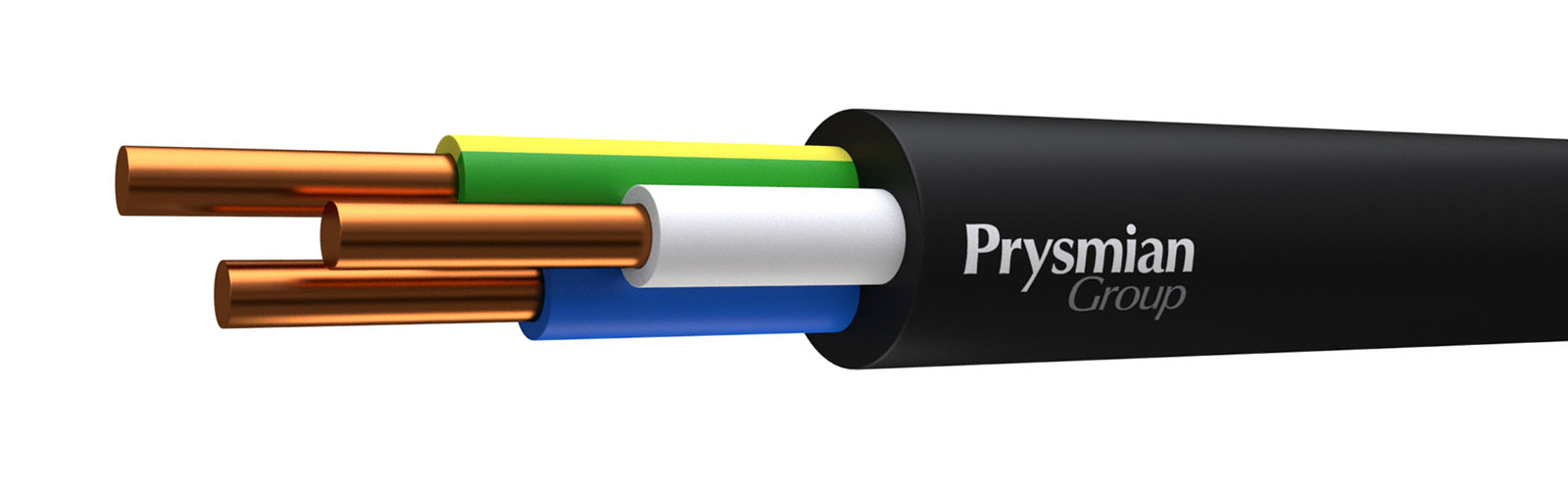

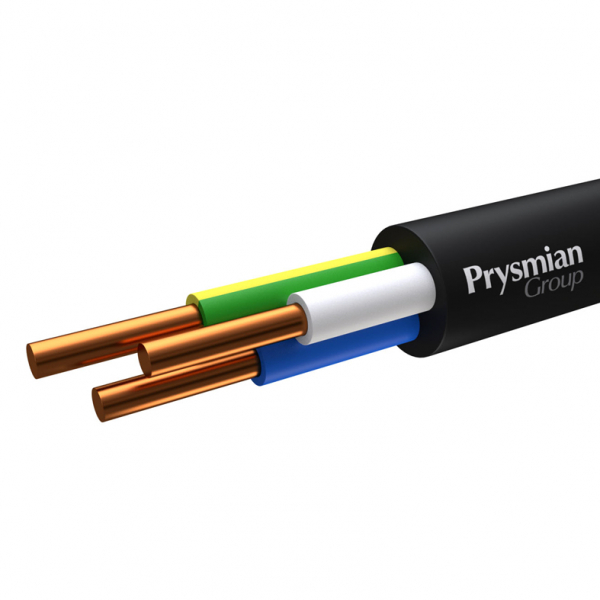

Жилое и коммерческое строительство: Стационарная проводка в квартирах, домах, офисах и магазинах (чаще всего ВВГнг(А)-LS).
Промышленность и энергетика: Распределительные сети, подключение станков, трансформаторных подстанций.
Наружная и подземная прокладка: Бронированные кабели для ввода в дом, уличного освещения и прокладки в траншеях.
Рекомендации по выбору и монтажу
Начинайте с расчета нагрузки: Определите суммарную мощность всех потребителей на линии. От этого зависит номинальный ток, а значит, и минимально допустимое сечение жилы. Недооценка сечения приводит к нагреву, старению изоляции и риску возгорания.
Учитывайте условия прокладки: Для улицы и земли выбирайте бронированные кабели (например, ВБШв, АВБбШв). Для внутренней проводки в жилых зданиях оптимален ВВГнг(А)-LS — он не распространяет горение и имеет пониженное дымовыделение.
Отдавайте предпочтение меди: Медные кабели, несмотря на цену, более надежны, долговечны и позволяют использовать меньшие сечения по сравнению с алюминием.
Проверяйте качество: На рынке высока доля фальсификата. Покупайте кабель у проверенных производителей и, по возможности, требуйте сертификаты соответствия. Заниженное сечение или использование некачественных материалов — прямая угроза безопасности.
